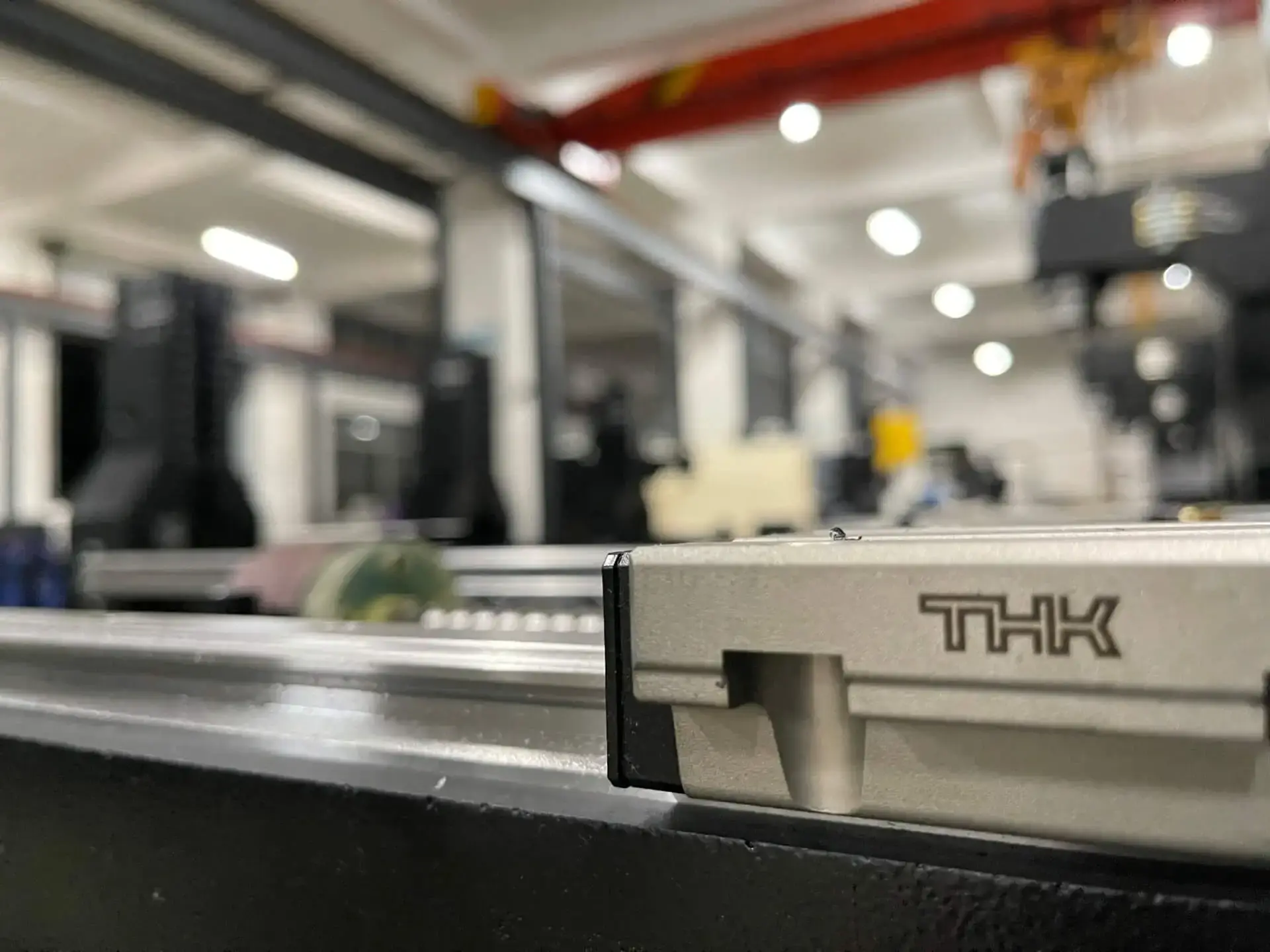

Saiba por que nós da SYIL confiamos nos sistemas de movimento linear da THK.
Uma guia de movimento linear é um elemento essencial de qualquer máquina de corte ou máquina-ferramenta. Ele suporta o movimento de aplicações, garantindo que os elementos da máquina-ferramenta ou da ferramenta de corte se movam ao longo de caminhos predeterminados.
Uma guia linear é responsável pelo movimento linear reto, suave e nivelado em ferramentas de corte ou máquinas-ferramenta. Este movimento linear sem falhas garante uma elevada exatidão e precisão nas aplicações de maquinagem.

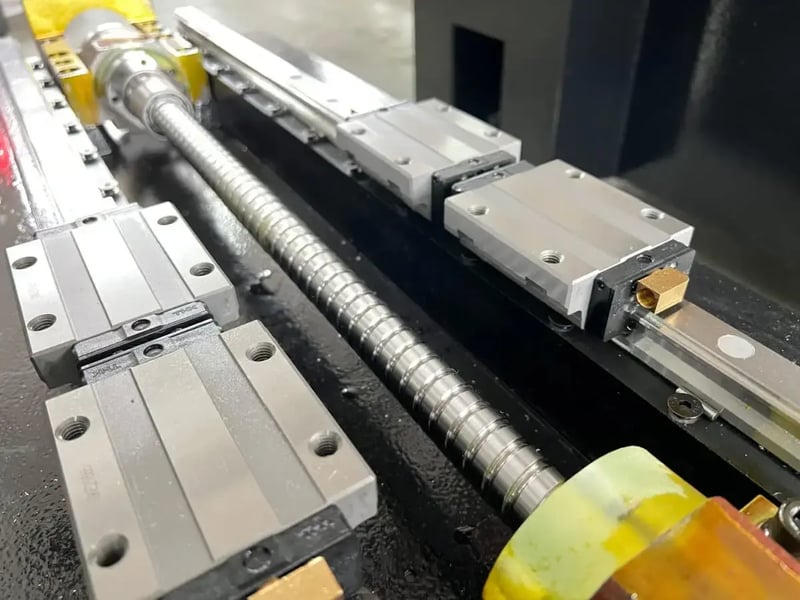

Em especial, todas as guias lineares são compostas por um bloco ou carro, rolamentos de esferas e sistemas de trilhos. O carro ou bloco transporta a carga e desloca-se ao longo do carril da guia linear. Por outro lado, os rolamentos de esferas garantem um movimento suave. O movimento resultante move a mesa da máquina com precisão ao longo dos eixos X, Y e Z.
Com tantas empresas que fabricam guias lineares atualmente, decidir qual é a melhor guia pode ser uma tarefa tediosa. No entanto, os sistemas de movimento linear da THK se destacam dos demais. A renomada empresa japonesa é líder na fabricação de trilhos-guia de alta qualidade. Seus produtos são caracterizados por alta precisão, altas velocidades, economia máxima de energia, durabilidade e alta rigidez.
Na SYIL, usamos as guias lineares da THK para nossos produtos CNC pelos seguintes motivos:
1. Capacidade de carga e rigidez robustas
Uma das decisões mais importantes que você precisa tomar ao selecionar uma guia linear é a capacidade de manter capacidades de carga robustas. Esta caraterística determina o valor e o desempenho da sua máquina. Um bom sistema deve, portanto, ser capaz de suportar cargas significativamente altas.
E é claro que os produtos da THK têm uma capacidade de carga robusta. Eles são caracterizados por uma grande superfície de contato entre o trilho e os rolamentos de esferas e, portanto, são muito resistentes.
As ranhuras de rolamento no trilho têm um raio que quase coincide com o raio do rolamento de esferas. Este facto maximiza a capacidade de carga. Também possui uma estrutura de contacto exclusiva de ranhura R que pode absorver 13 vezes mais cargas do que uma estrutura de contacto de superfície comum.
E para além de cargas admissíveis mais elevadas, os produtos THK também oferecem uma maior rigidez e uma longa vida útil. A estrutura de contacto R-Groove reduz a deformação elástica, maximizando assim a resistência.
2. Probabilidade limitada de desgaste
O desgaste de uma guia linear determina a sua vida útil. As superfícies das esferas de rolamento e dos feixes estão sujeitas à fragmentação do componente principal de maquinagem. A fragmentação ocorre até que a máquina deixe de poder funcionar corretamente.
Devido aos seus erros naturais de vida útil, a fragmentação ou desgaste de um sistema de movimento linear pode ocorrer frequentemente ao longo do tempo. Também pode ocorrer devido a desalinhamento ou montagem deficiente, lubrificação inadequada ou inconsistente, superfícies irregulares ou a entrada de água ou objectos estranhos.
Você pode ajudar a proteger as guias lineares da THK contra o desgaste, tomando as precauções necessárias para a manutenção e o uso. Em especial, mantenha-o livre de água, que pode causar corrosão. Obviamente, a lubrificação regular e a prevenção de manipulações no sistema ajudam a evitar o desgaste.
Além disso, a THK garante que o sistema se alinhe corretamente durante a instalação e se apoie perfeitamente na superfície de montagem. Não há reentrâncias, o que torna a THK uma boa opção para trilhos de guia. Como o desgaste é muito baixo, não é necessário revisar as superfícies deslizantes das guias. Além disso, só é necessário repor a graxa ou o lubrificante regularmente. A falta de recondicionamento e a lubrificação insuficiente reduzirão significativamente os seus custos de manutenção.
3. Reduz eficazmente a fricção e consome pouca energia
As guias linearesTHK funcionam com rolamentos de esferas que se deslocam suavemente sobre uma pista. Este conceito, normalmente conhecido como linearização de rolamentos, permite uma elevada precisão e menos fricção nos pontos de contacto. Os elementos rolantes circulam na pista durante os movimentos de contra-guia.
Esse sistema é popular entre muitos fabricantes de guias lineares e a THK não é exceção. Isso facilita a instalação e a manutenção da máquina CNC. E com uma boa manutenção e instalação profissional, o consumo de energia é reduzido consideravelmente. E neste clima econômico difícil, quem não gostaria de economizar nos custos de energia?
Esses recursos tornam as máquinas CNC com guias lineares ideais para várias aplicações, incluindo a produção de facas personalizadas.
4. Movimentos de alta velocidade para reduzir a potência de acionamento
As guias lineares da THK têm uma resistência à fricção notavelmente baixa. Isso significa que as velocidades são competitivamente mais altas, permitindo altos tempos de ciclo na fabricação de componentes, ferramentas ou peças. Isso, por sua vez, aumenta a produtividade.
A potência como função da velocidade e da força também desempenha um papel importante no desempenho e na produtividade das guias lineares. E, nesse aspeto, não há muito o que criticar sobre os trilhos de guia da THK. Eles são caracterizados por superfícies lisas sem reentrâncias desnecessárias. Eles também são caracterizados pela baixa resistência ao atrito, o que significa que muito pouca energia de acionamento é desperdiçada durante a operação.
Isto resulta em menores exigências na transmissão de potência e no mecanismo de origem. A baixa resistência ao atrito e os componentes de funcionamento suave reduzem o torque de acionamento e a potência necessária. Estudos independentes mostram que os guias lineares da THK podem reduzir a potência de acionamento em até 80%. Além disso, ele melhora a eficiência do trabalho em 20 a 30%.
5. Sistemas de movimento linear da THK Alta precisão de posicionamento
Finalmente, a exatidão e a precisão também desempenham um papel importante na escolha da guia linear e de uma máquina CNC. Ela determina a repetibilidade e a sua capacidade de produzir consistentemente peças, componentes ou produtos idênticos. Curiosamente, as guias lineares da THK não deixam a desejar nesse aspeto. Graças ao seu alinhamento e fabricação perfeitos.
A precisão ou exatidão como termo para guias de rolamento de esferas recirculantes refere-se a até cinco propriedades diferentes. Naturalmente, isso se aplica independentemente de outras especificações, como pré-carga, configuração de montagem e tamanho do sistema de guias lineares.
Os cinco aspectos incluem a tolerância de altura entre o carro e o conjunto de carris, a diferença de altura admissível entre diferentes pretos em cada carril e a tolerância de largura do conjunto bloco e carril. Outros são a diferença de largura permitida entre diferentes blocos no mesmo trilho e o paralelismo existente entre diferentes bordas de referência do bloco e do trilho. Os trilhos-guia da THK atendem a todas essas especificações.
A precisão de funcionamento e a configuração de montagem dos trilhos e dos rolamentos de esferas também determinam a precisão. A empresa garante mecanismos de montagem e rolagem perfeitos para os trilhos-guia da THK. Isso minimiza a diferença entre o atrito estático e o dinâmico, resultando em quase nenhuma perda de movimento.
Conclusão
Escolher a melhor guia linear torna-se ainda mais difícil se você não souber quais funções deve considerar. Na SYIL, no entanto, confiamos nos sistemas de movimento linear da THK, que usamos nas nossas máquinas CNC. Eles se caracterizam pela capacidade de carga e rigidez robustas, alta precisão, altas velocidades e baixa necessidade de potência de acionamento. Além disso, eles são caracterizados pela baixa resistência ao atrito e alta resistência ao desgaste, o que aumenta sua longevidade.
Todas essas são caraterísticas que nossas máquinas CNC possuem. Consulte os nossos preços das máquinas CNC e orçamentos gratuitos.
