Capacidade de processamento
Tamanho do mandril
250 mm
Diâmetro máximo de giro sobre a cama
ø630 mm
Diâmetro máximo de giro sobre o carro
ø330 mm
Comprimento máximo da peça de trabalho
800 mm (1100 mm/ 1500 mm)
Diâmetro máximo da peça de trabalho
ø520 mm

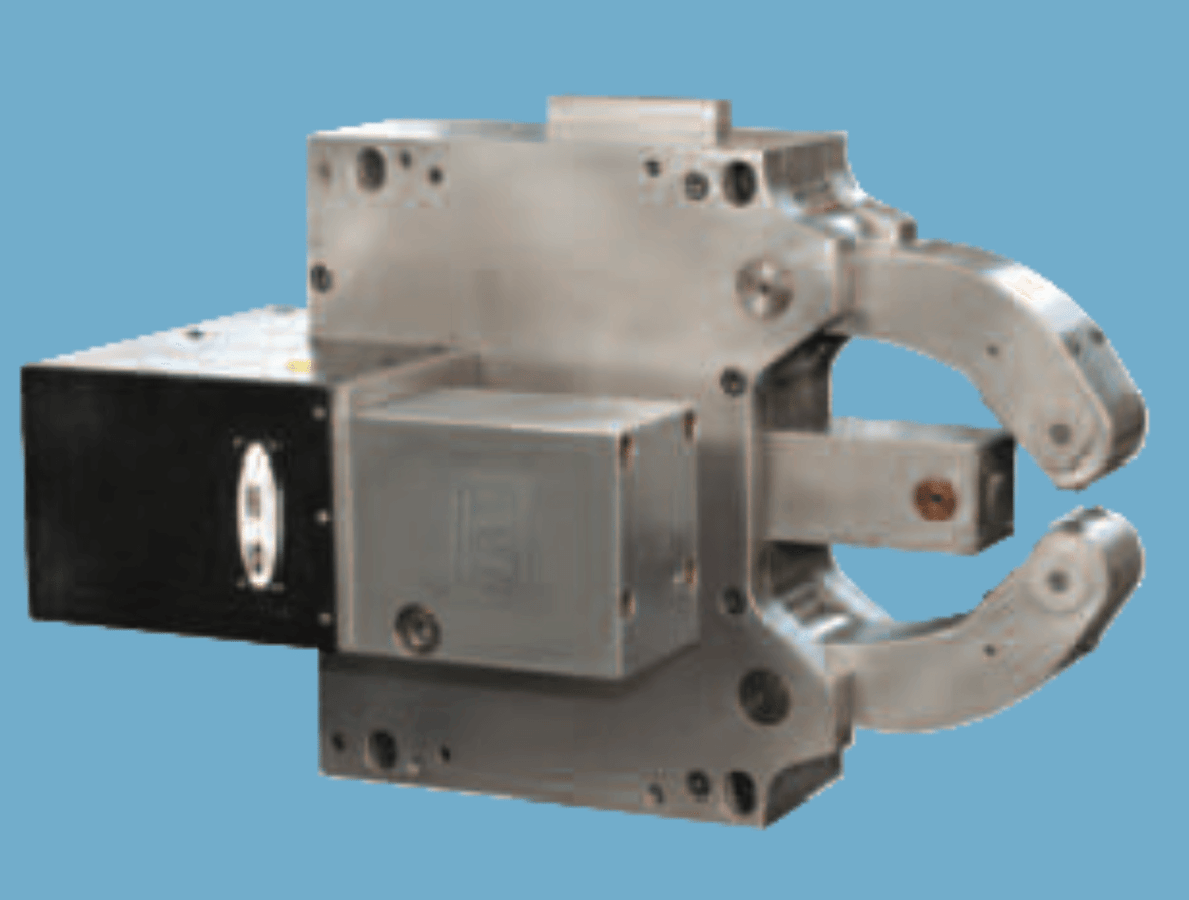

.png)
Fuso
Velocidade máxima
3500 rpm
Nariz do fuso
A2-8
Diâmetro do furo do eixo
ø91 mm
Diâmetro do furo do eixo passante
ø75 mm
Potência do fuso
15/18,5 kW
Suporte de ferramentas
Tipo
Torre Servo
Ferramentas
12
Min. Ferramenta para ferramenta
0.2 s
Máximo. Ferramenta para ferramenta
0.5 s
Tamanho máximo da haste da ferramenta
25x25 mm
Diâmetro máximo da haste da ferramenta
ø40 mm
Máx. Velocidade real do ferramental
5000 rpm
Modelo de ferramental ativo
BMT55
Viagens
X Travessia rápida
30 m/min
Z Travessia rápida
30 m/min
X Percursos
260+10 mm
Percursos Z
850 mm (1150 mm/ 1550 mm)
Estoque de cauda
Deslocamento rápido do estoque da cauda
10 m/min
Cone da luva
MT5
Dimensões e peso
Dimensões (CxLxA)
2500x1720x1740 mm
Peso
6200 kg/ 6800 kg/ 7220 kg
Torno de Alta Produtividade

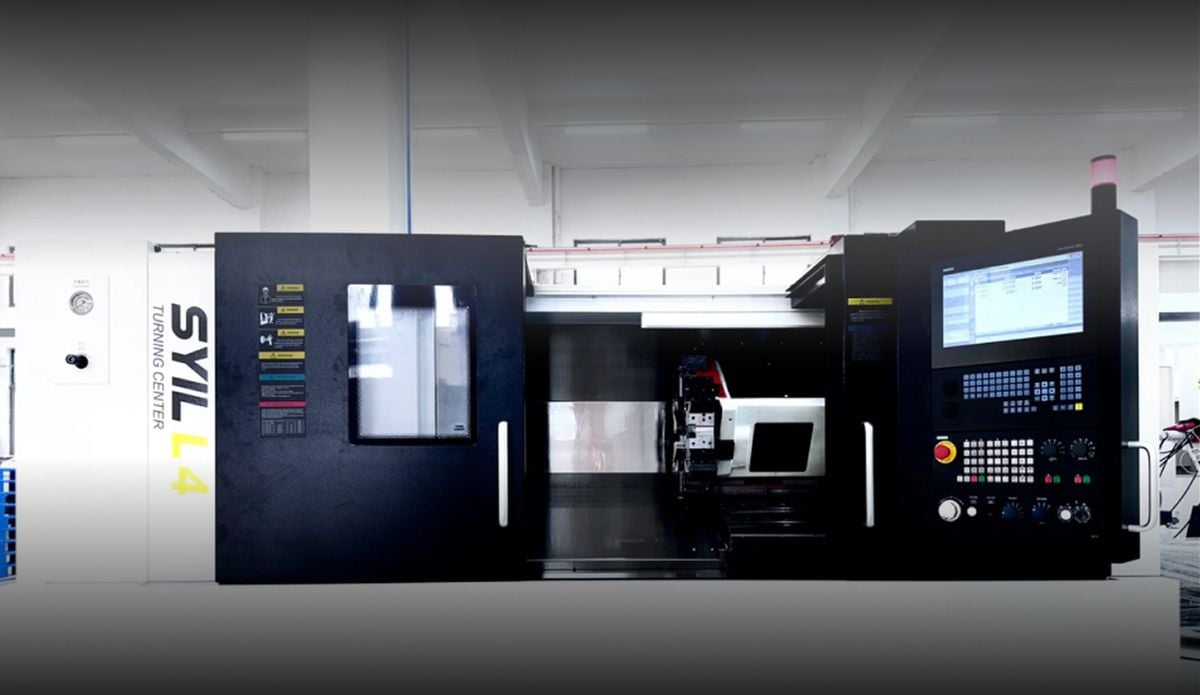

Centro de torneamento SYIL L4: usinagem CNC de alto desempenho de peças grandes.
.png?width=5760&name=image%20(41).png)
.png)

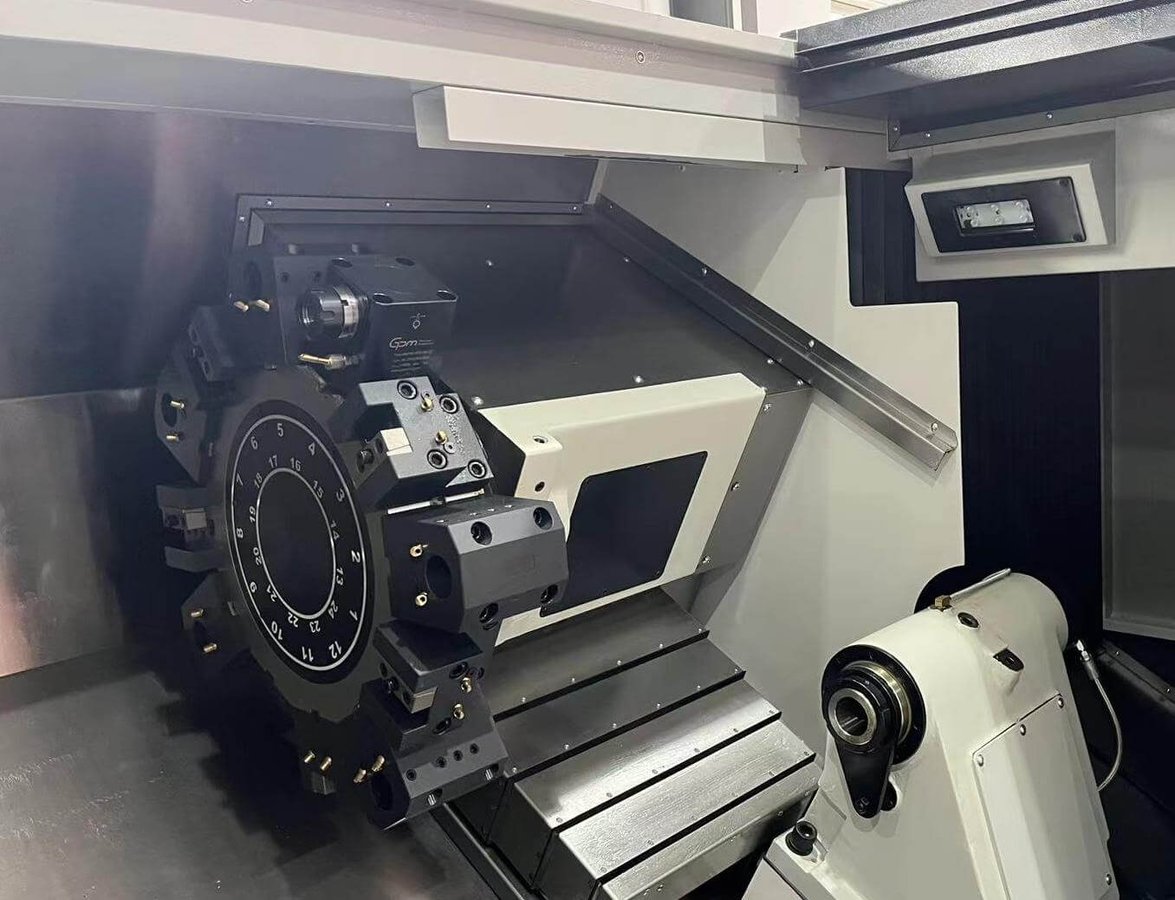

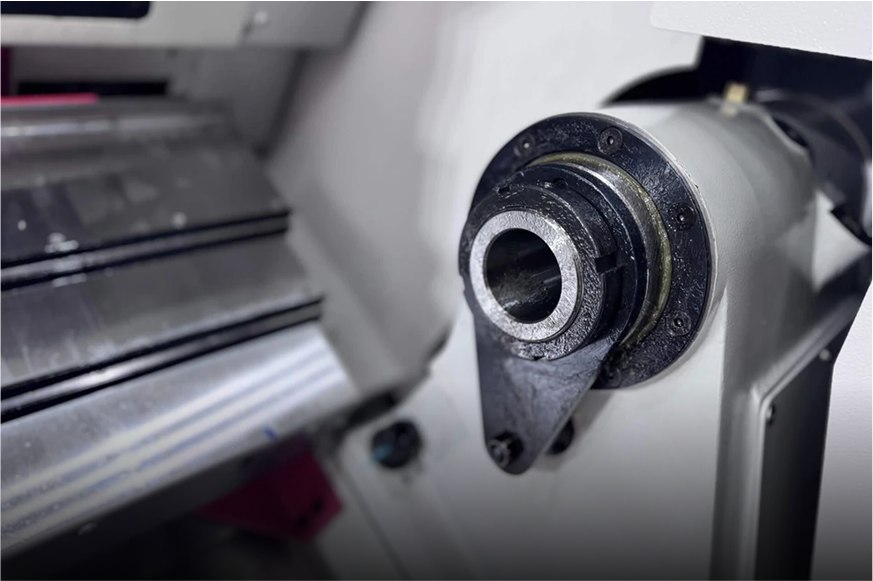

Torre servo SAUTER opcional
Velocidade do eixo da ferramenta elétrica de 5000 rpm
Especificações técnicas
L2
L3
L4
Capacidade de usinagem
Tamanho da placa
8 pol.
8 pol.
10 pol.
Diâmetro máx. torneável sobre o barramento
ø510 mm
ø550 mm
ø630 mm
Diâmetro máx. torneável sobre o carro
ø260mm
ø290mm (com eixo Y: 200mm)
ø330 mm
Comprimento máx. da peça
300mm
500mm (com eixo Y: 530mm, com contrafuso: 450mm)
800 mm (1100 mm/ 1500mm)
Diâmetro máx. da peça
ø380mm
ø380mm
ø520mm
Fuso
Rotação máx.
4000rpm
4000rpm
3500 rpm
Nariz do fuso
A2-6
A2-6
A2-8
Diâmetro do furo do fuso
ø66mm
ø63mm
ø91mm
Passagem de barra
ø52mm
ø52mm
ø75mm
Potência do fuso
11/15kW
11/15kW
15/18,5 kW
Indexação mín. do eixo C
--
0.001°
--
Contrafuso
Tamanho da placa
--
6 pol.
--
Rotação nominal / máx.
--
1750/6000rpm
--
Nariz do fuso
--
A2-5
--
Diâmetro do furo do fuso
--
ø56mm
--
Passagem de barra
--
ø45mm
--
Potência do fuso
--
11kW
--
Cursos
--
530 mm
--
Avanço rápido
--
30m/min
--
Porta-ferramenta
Tipo
Torre servo
Torre com ferramentas acionadas
Torre servo
Ferramentas
8/12
12
12
Tamanho da haste da ferramenta
25x25/20x20mm
25x25mm
25x25mm
Diâmetro da haste da ferramenta
ø40/ø32mm
ø40mm
ø40mm
Troca de ferramenta mín.
--
0.2 segundos
0.2s
Troca de ferramenta máx.
--
0.5s
0.5s
Rotação máx. das ferramentas acionadas
--
5000rpm
5000rpm
Modelo das ferramentas acionadas
--
BMT55
BMT55
Cursos
Avanço rápido X
30m/min
30m/min
30m/min
Avanço rápido Z
30m/min
30m/min
30m/min
Avanço rápido Y
--
15m/min
--
Curso X
200mm
190+10mm
260+10 mm
Curso Z
360mm
550mm (com eixo Y: 490+-50mm)
850mm (1150 mm/ 1550 mm)
Contraponto
Curso do contraponto à placa
--
465mm (com eixo Y: 500mm)
--
Avanço rápido do contraponto
--
30m/min
10m/min
Cone do mangote
--
MT4
MT5
Dimensões e peso
Dimensões (CxLxA)
1775x1600x1690mm
2500x1720x1740mm (com eixo Y: 2680x1750x1850mm, com contrafuso: 2680x1750x1850mm)
2500x1720x1740 mm
N.W.
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
