Capacidades de processamento
Diâmetro máximo da barra de processamento (mm)
Φ20 mm
Diâmetro do furo passante do fuso (mm)
ø25
Comprimento máximo de processamento (mm) e (polegadas) (sem bucha guia)
2,5D (máximo 50)
Comprimento máximo de processamento (mm) e (polegadas) (manga guia fixa)
220 (opcional)

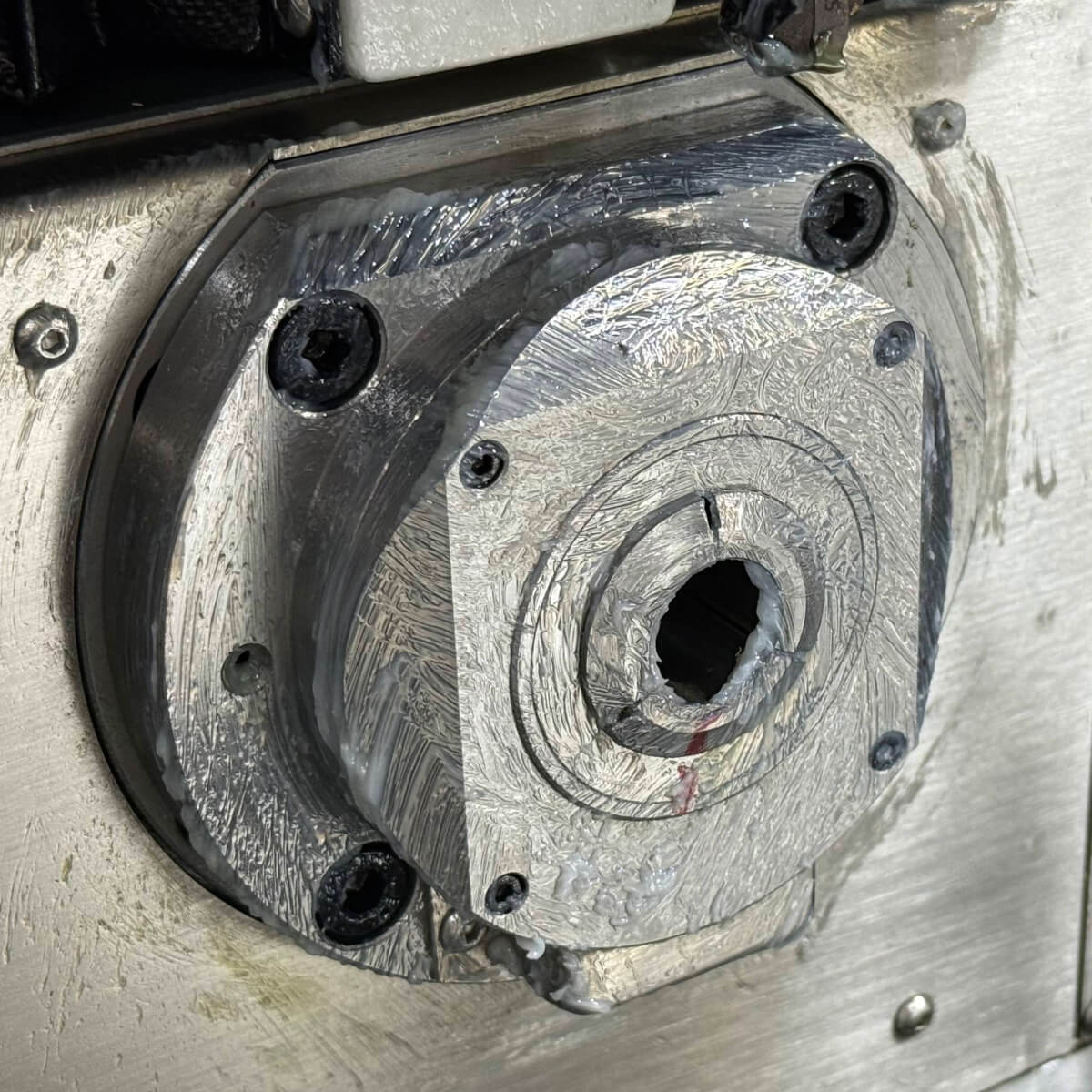

Comprimento máximo de processamento (mm) e (polegadas) (manga guia rotativa)
180
Diâmetro máximo de fixação do eixo traseiro (mm)
Φ20
Diâmetro máximo de perfuração do fuso (mm)
Φ10
Capacidades de processamento
Diâmetro máximo de rosqueamento do fuso
M10
Diâmetro máximo de perfuração do eixo traseiro (mm)
Φ10
Diâmetro máximo de rosqueamento do fuso traseiro
M10
Diâmetro máximo de perfuração da ferramenta radial (mm)
Φ8
Diâmetro máximo de rosqueamento da ferramenta radial motorizada
M6
Diâmetro máximo de perfuração da ferramenta com alimentação traseira (mm)
Φ8(opcional)
Diâmetro máximo de rosqueamento da ferramenta com alimentação traseira
M6(opcional)
Capacidades mecânicas
Velocidade do fuso (r/min)
10000 (manga guia rotativa 8000)
Velocidade do eixo traseiro (r/min)
10000
Velocidade radial da ferramenta motorizada (r/min)
6000

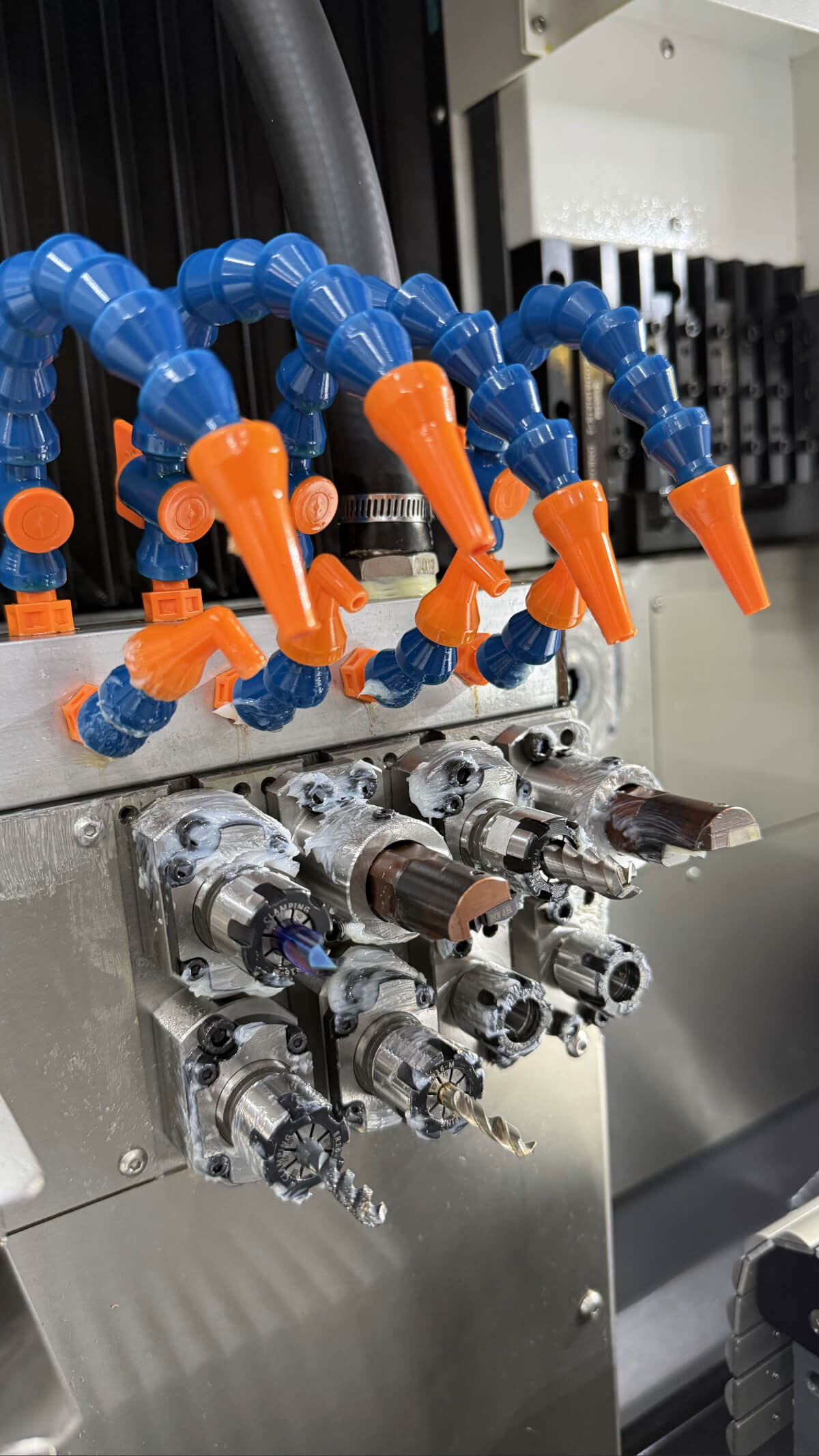

Velocidade da ferramenta viva traseira (r/min)
6000(opcional)
Velocidade de deslocamento rápida (m/min)
24(X2, Y1, Z1, Z2)
Velocidade de deslocamento rápida (m/min)
20(X1)
Desvio do eixo (mm)
≤0.002
Precisão de posicionamento repetido (mm)
≤0.003
Sistema de ferramentas
Ferramentas cilíndricas externas
1(□16)+6(□12)
Ferramentas de usinagem de faces finais
4(ER16)
Ferramentas radiais motorizadas
2(ER11)+3(ER16)
Porta-ferramentas para furos profundos
2(ER16, opcional)
Ferramentas de usinagem traseiras
4(ER16)
Ferramenta com alimentação traseira
Opcional
Suporte para ferramenta de torneamento traseiro
nenhum
Potência do motor
Eixo (kw)
6.5
Eixo de transmissão linear (kw)

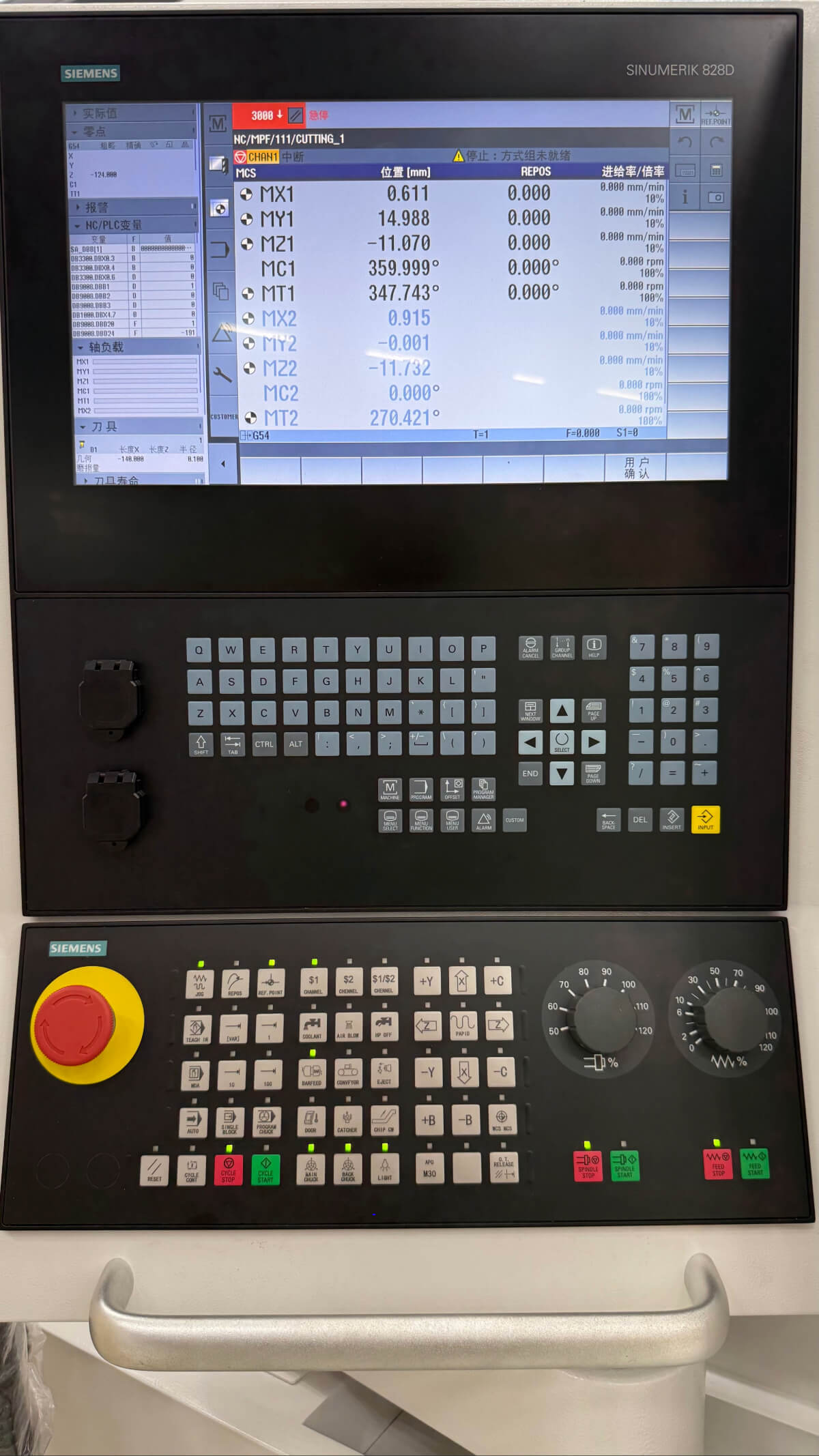

1 (Siemens: 0,94)
Ferramenta radial acionada (kw)
1 (Siemens: 0,94)
Ferramenta ao vivo (kw)
1 (Siemens: 0,94) (Opcional)
Bomba de refrigeração (kw)
0.4
Outros
Tamanho (mm)
2565x1350x1850
Peso (kg)
2900

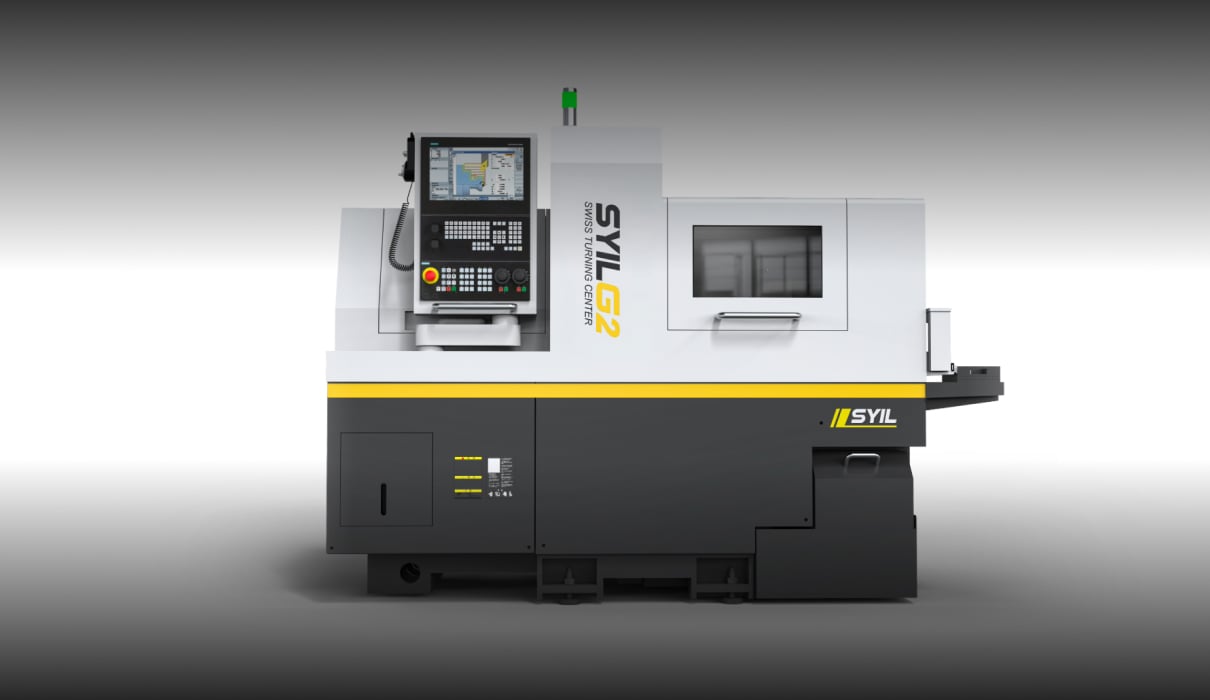

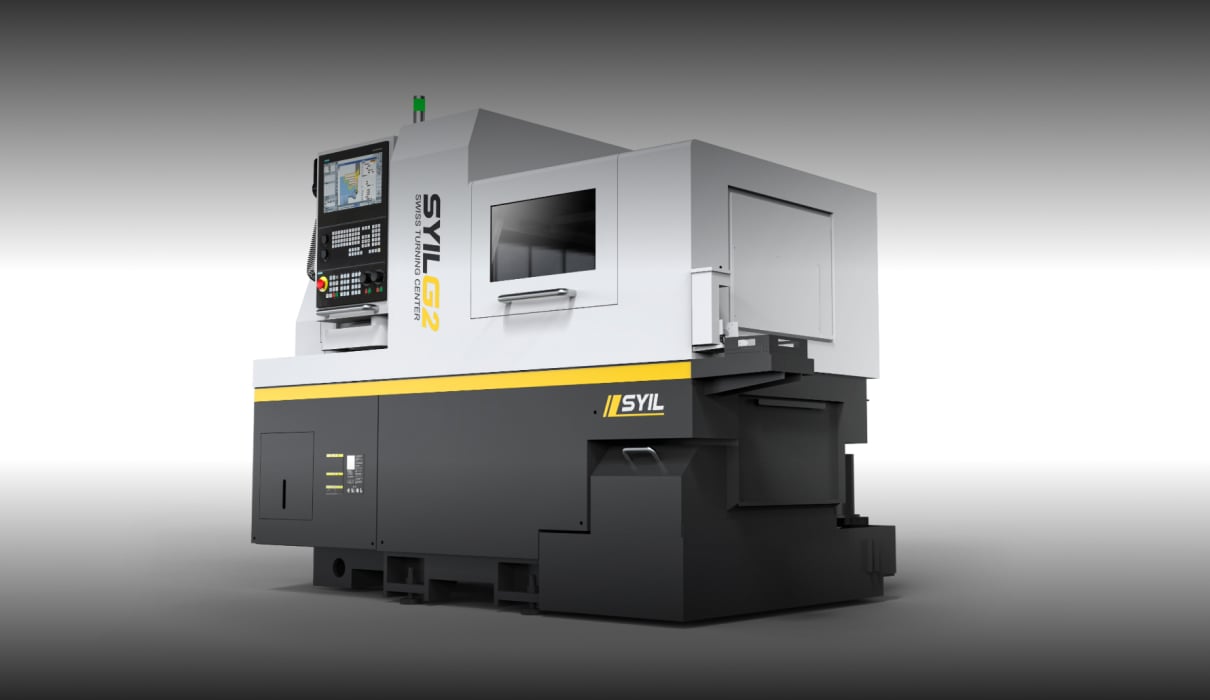

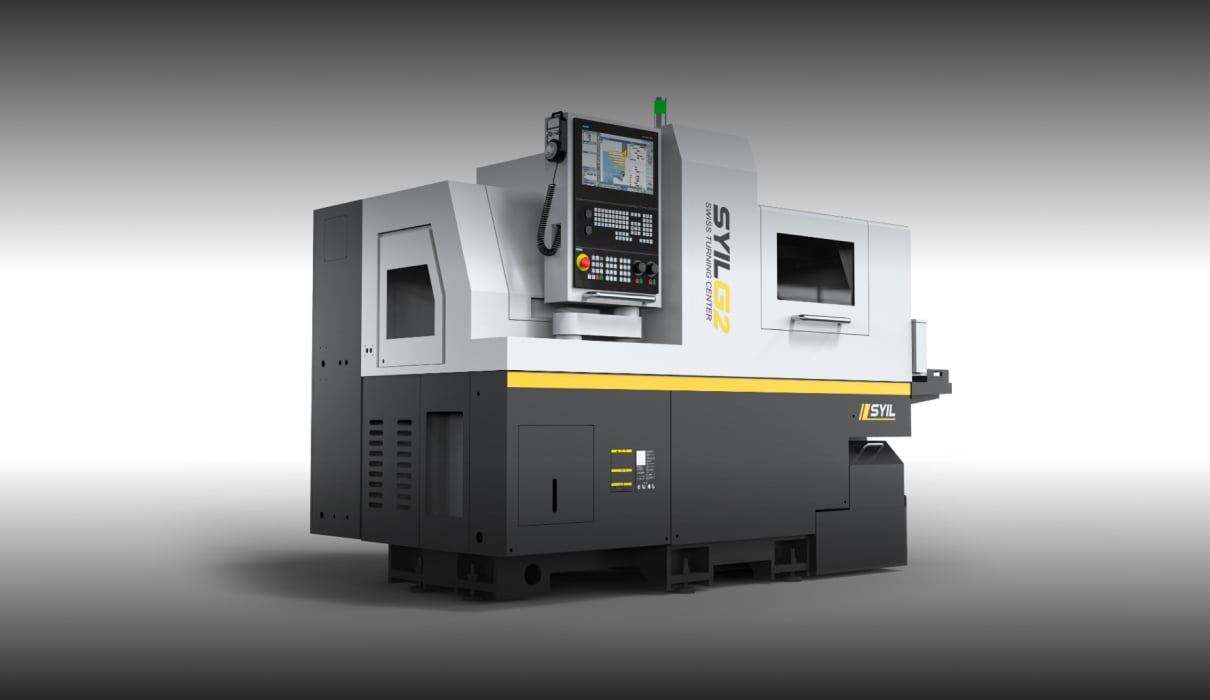

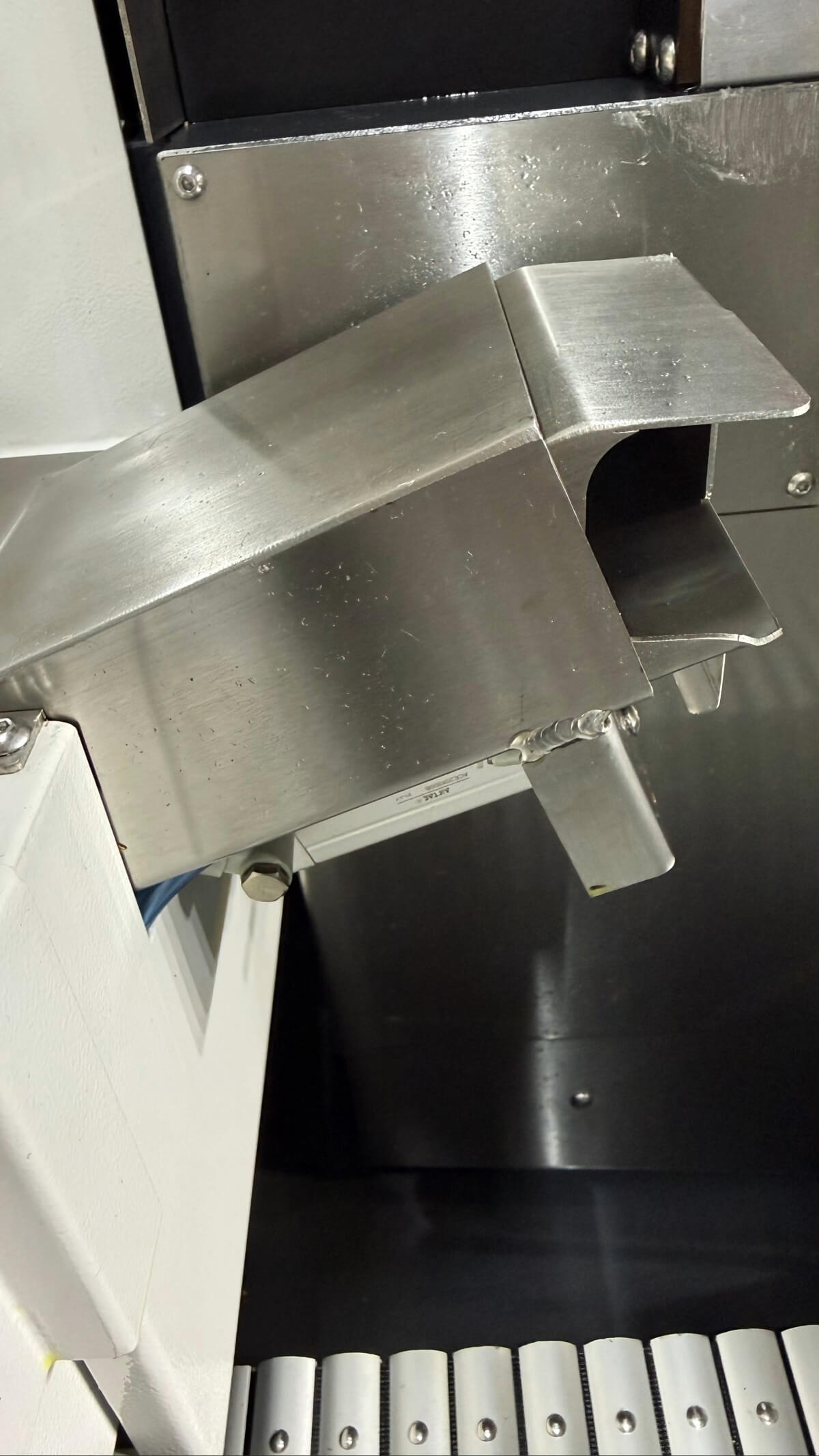

Características do SYIL G2
Ideal para usinar peças pequenas e longas com precisão e estabilidade excepcionais.
Especificações técnicas
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
Capacidade de usinagem
Diâmetro máximo da barra (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
Diâmetro do furo passante do fuso (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Comprimento máximo de usinagem (mm) (sem bucha-guia)
2.5D(máximo 50)
2.5D(máximo 50)
2.5D(máximo 50)
2.5D(máximo 50)
2.5D(máximo 50)
2.5D(máximo 50)
Comprimento máximo de usinagem (mm) (bucha-guia fixa)
220(opcional)
220(opcional)
220(opcional)
220(opcional)
220(opcional)
220(opcional)
Comprimento máximo de usinagem (mm) (bucha-guia rotativa)
180
180
180
180
180
180
Diâmetro máximo de fixação do contrafuso (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
Diâmetro máximo de furação do fuso (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Diâmetro máximo de roscamento do fuso
M10
M10
M10
M10
M10
M10
Diâmetro máximo de furação do contrafuso (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Diâmetro máximo de roscamento do contrafuso
M8
M8
M10
M10
M10
M10
Diâmetro máximo de furação da ferramenta acionada radial (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Diâmetro máximo de roscamento da ferramenta acionada radial
M6
M6
M6
M6
M6
M6
Diâmetro máximo de furação da ferramenta acionada traseira (mm)
Φ8(opcional)
Φ8(opcional)
Φ8(opcional)
Φ8
Φ8(opcional)
Φ8
Diâmetro máximo de roscamento da ferramenta acionada traseira
M6(opcional)
M6(opcional)
M6(opcional)
M6
M6(opcional)
M6
Características mecânicas
Rotação do fuso (r/min)
10000(bucha-guia rotativa 8000)
10000(bucha-guia rotativa 8000)
10000(bucha-guia rotativa 8000)
10000(bucha-guia rotativa 8000)
10000(bucha-guia rotativa 8000)
10000(bucha-guia rotativa 8000)
Rotação do contrafuso (r/min)
10000
10000
10000
10000
10000
10000
Rotação da ferramenta acionada radial (r/min)
5000
5000
6000
6000
6000
6000
Rotação da ferramenta acionada traseira (r/min)
6000 (opcional)
6000 (opcional)
6000 (opcional)
6000
6000 (opcional)
6000
Velocidade de avanço rápido (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
Velocidade de avanço rápido (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
Batimento do fuso (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Repetibilidade de posicionamento (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Sistema de ferramentas
Ferramentas de torneamento externo
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Ferramentas de faceamento
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Ferramentas acionadas radiais
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Porta-ferramentas para furos profundos
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, opcional)
2(ER16, opcional)
2(ER16, opcional)
2(ER16, opcional)
Ferramentas de usinagem traseira
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Ferramenta acionada traseira
--
--
Opcional
4(ER16)
Opcional
4(ER16)
Porta-ferramentas de torneamento traseiro
--
--
nenhum
2(□16, opcional)
nenhum
2(□16, opcional)
Potência do motor
Fuso (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Contrafuso (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Eixo de acionamento linear (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Ferramenta acionada radial (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Ferramenta acionada traseira (kW)
0.75
0.75
1(Siemens:0.94)(opcional)
1(Siemens:0.94)
1(Siemens:0.94)(opcional)
1(Siemens:0.94)
Bomba de refrigeração (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Peso e dimensões
Peso (kg)
2400
2400
2900
3000
2900
3000
Dimensões (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
