Máquina CNC pequena SYIL X7

Tamanho pequeno, grandes benefícios

Cursos do eixo 400x300x380 mm
Trocador de ferramentas servo de alta velocidade (ATC) de 12 unidades
Fuso BT30 de 12.000 RPM
Fundição mineral SCHNEEBERGER

Solicite um orçamento

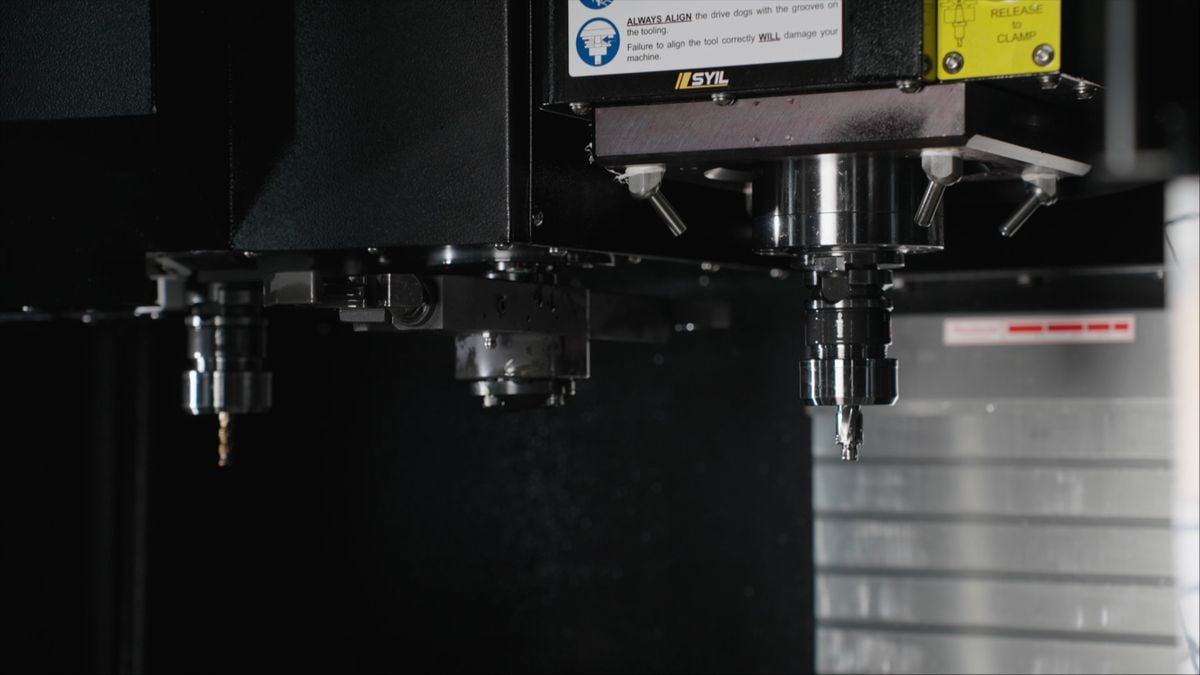

Table

Table size

27.56"×11.81" (700×300 mm)

T-slots (number×size×distance)

0.12×0.55×3.94" (3×14×100 mm)

Max. table load

330 lb (150 kg)

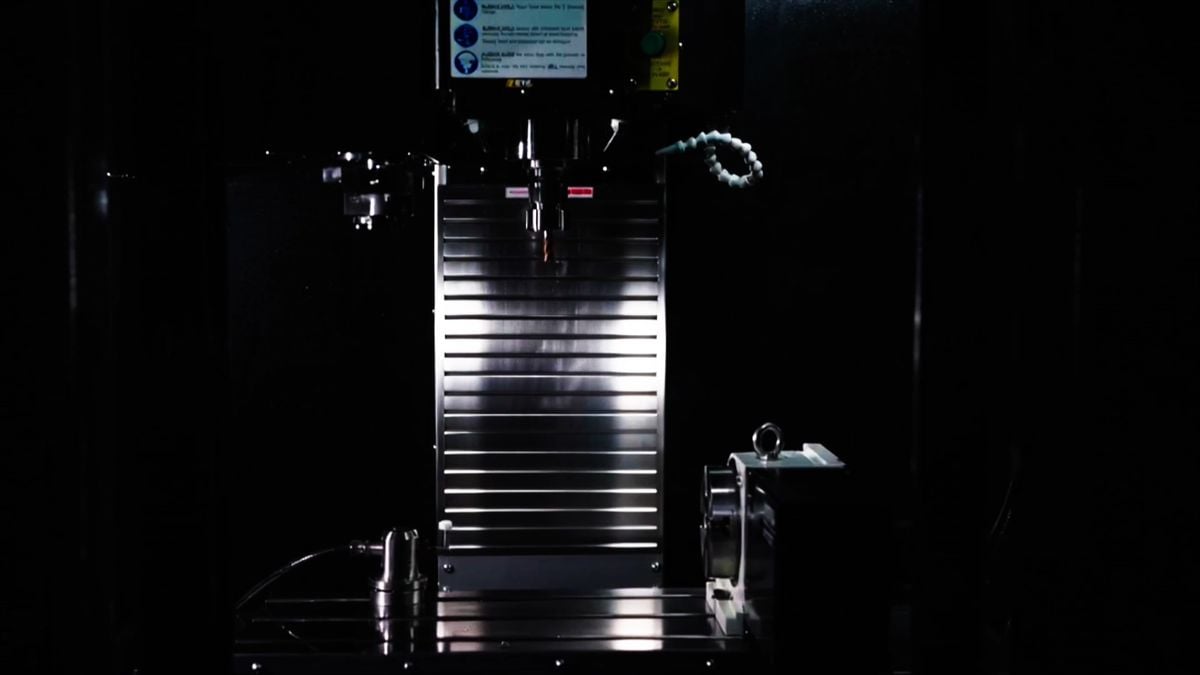

Travel

X travel

15.7″ (400 mm)

Y travel

11.8" (300 mm)

Z travel

14.9" (380 mm)

Distance between spindle end and tabletop

5.9"- 20.8" (150-530 mm)

Distance between spindle and column surface

14" (358 mm)

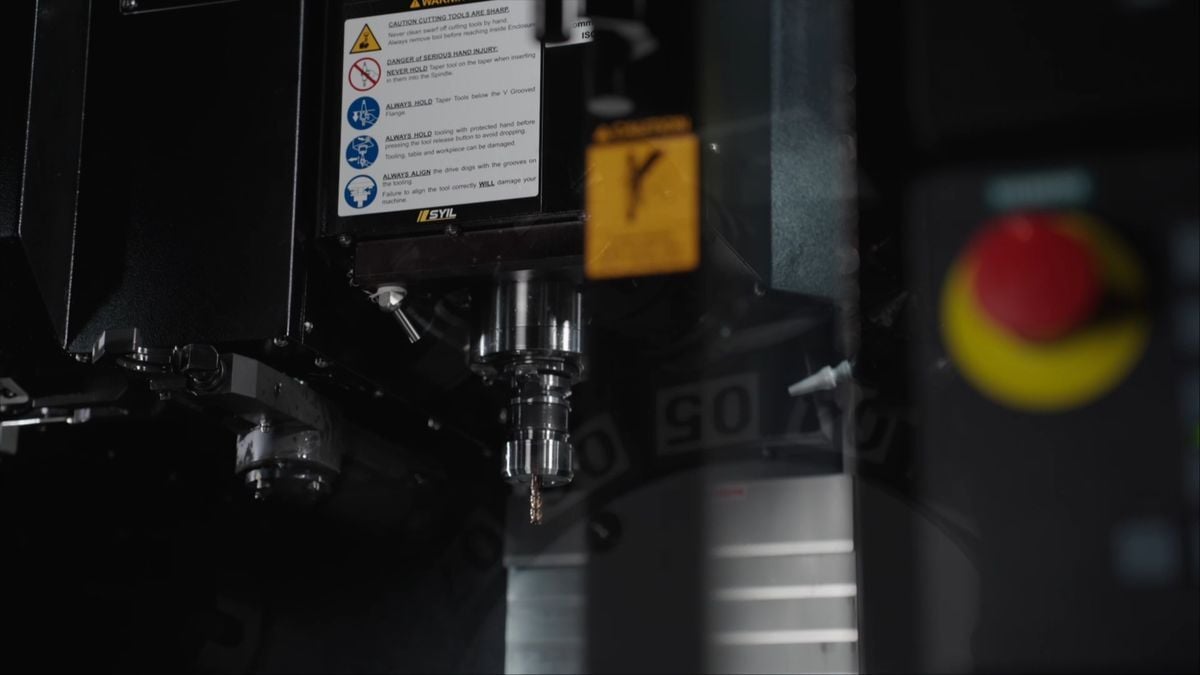

Spindle

Spindle Nose

BT30

Spindle Speeds

12,000 rpm

Mechanism of Transmission

Belt

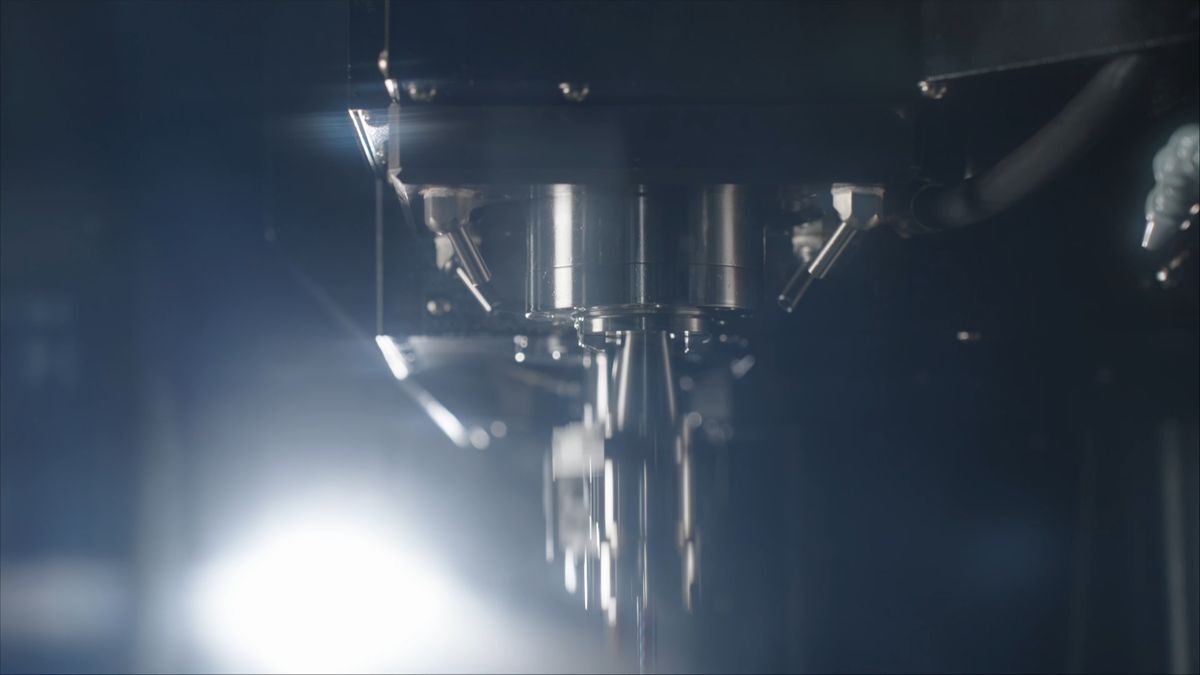

Feed

Cutting Feed

10,000 mm/min

Rapid Traverse

30,000 mm/min

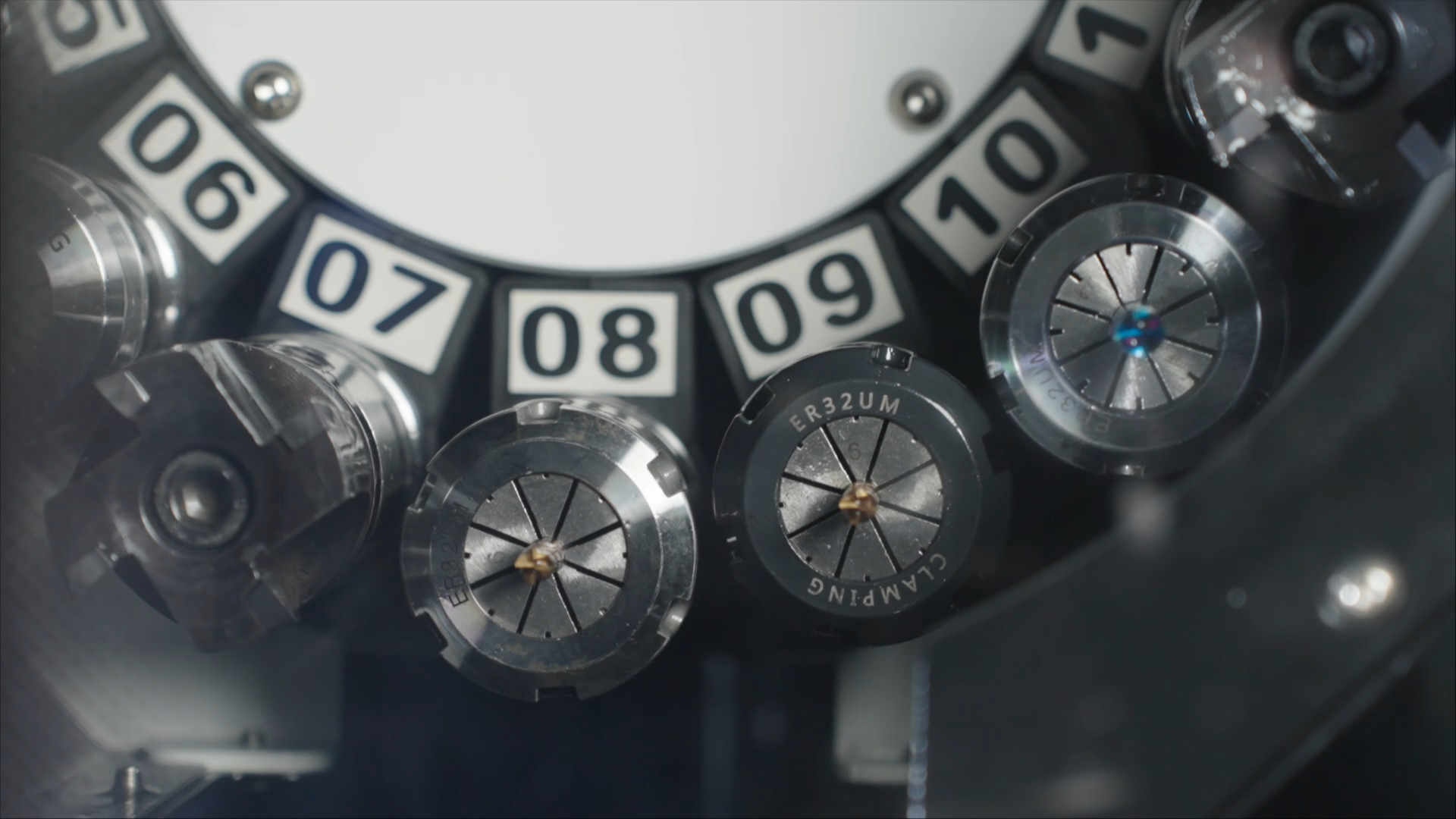

Auto Tool Changer

Tool Type

Umbrella

Tool Storage Capacity

12 pcs

Max. Tool Diameter

2.4" (63 mm)

Max. Tool Length

7.8" (200 mm)

Max. Tool Weight:

6.6 lb (3 kg)

Tool to Tool

1.5 s

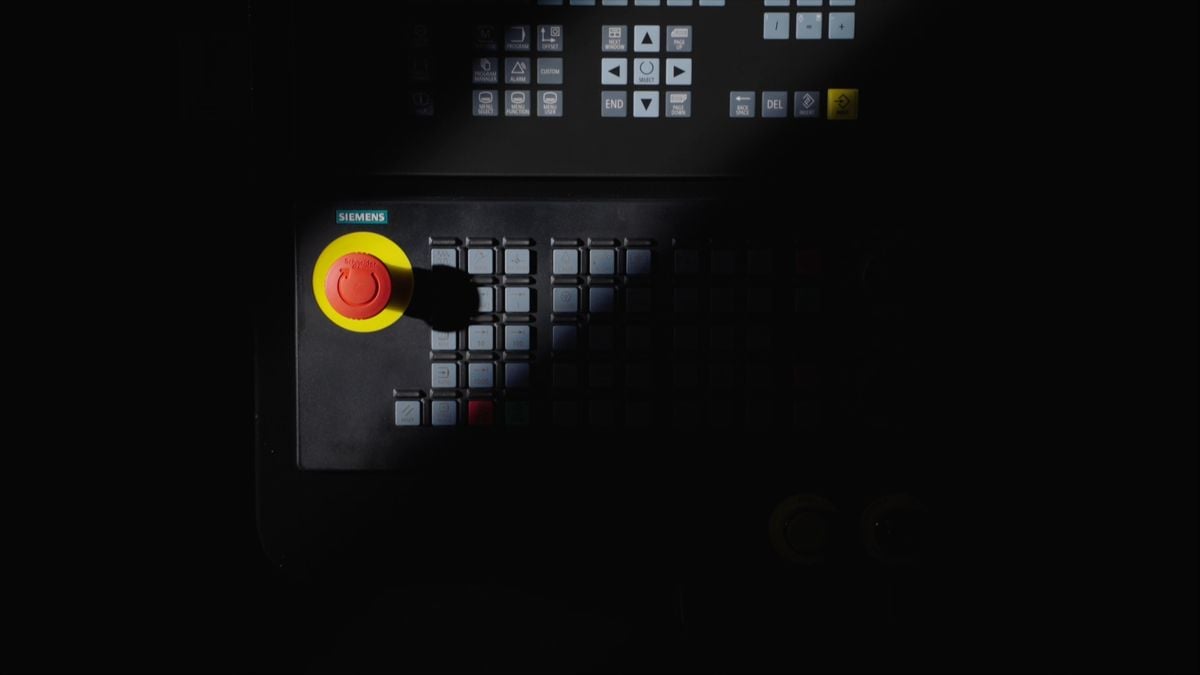

Power - Siemens 828

Spindle motor output (Rate/Max)

7.5/11 kW

Drive motors (X,Y,Z)

1.1/2.2/2.2 kW

Power source

AC380V/ 3-Phase

Power

14 kVA

Power - Syntec

Spindle motor output (Rate/Max)

8.2/12 kW

Drive motors (X,Y,Z)

1.1/1.7/2.4 kW

Power source

AC380V/ 3-Phase

Power

14 kVA

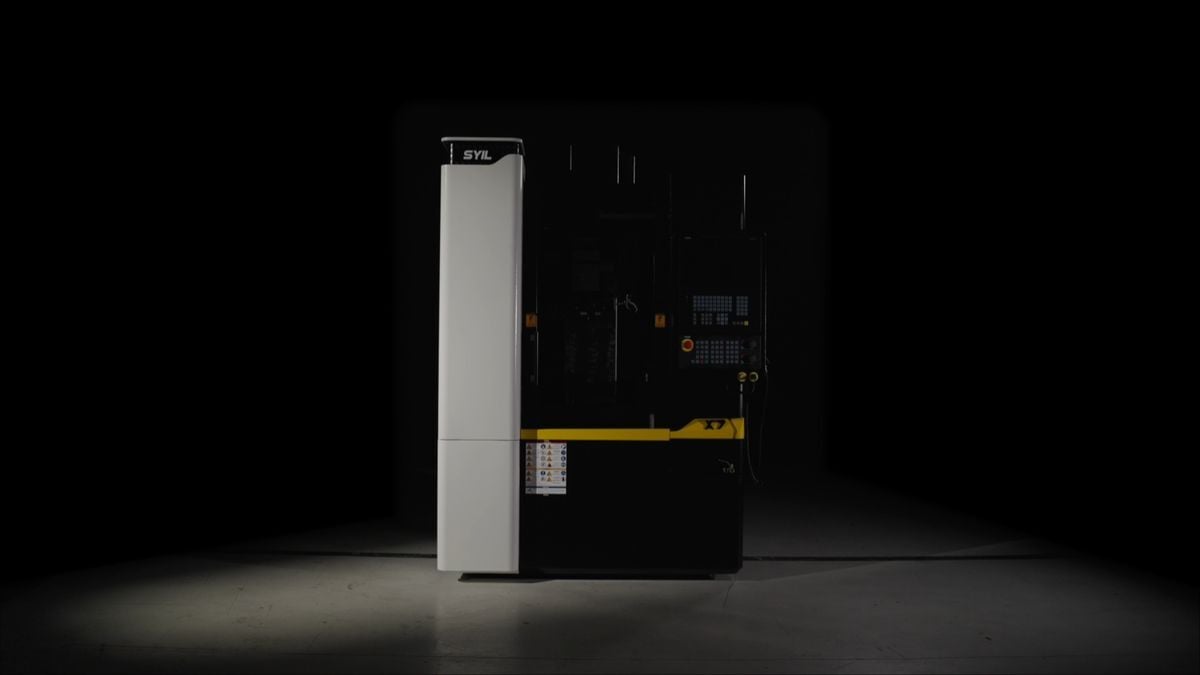

Machine Size and Weight

Floor size (L×W×H)

70.87 × 62.99 × 88.58" (1800×1600×2250 mm)

Weight

2200 kg

Especificações do pacote SYIL X7

Melhore seus níveis de produtividade com a pequena fresadora CNC X7.

Solicite um orçamento

SYIL x Siemens

A SYIL X7 está equipada de série com o sistema de controlo Siemens SINUMERIK 828D. Com o seu desempenho CNC único, o controlo SINUMERIK 828D estabelece padrões de produtividade quando se trata de fresagem em máquinas SYIL. Com os novos accionamentos SINAMICS e os motores de controlo de movimento SIMOTICS, o SINUMERIK 828D é agora ainda mais produtivo. A robusta arquitetura de hardware e os algoritmos de controlo inteligentes, juntamente com a tecnologia de alta qualidade de acionamento e motor, garantem a máxima dinâmica e precisão durante a maquinação.

Solicite um orçamento

SYIL X7

Desenvolvido pelos Melhores Componentes Integrados

Fresadora CNC de melhor valor em sua classe

A pequena máquina CNC SYIL X7 ocupa pouco espaço com velocidade sem precedentes. Ele fornece recursos completos de CNC em um espaço compacto, garantindo alta qualidade de processamento. Além disso, esta fresadora CNC eficiente e competente tem um preço acessível. Devido à sua excelente competência e altos índices de acessibilidade, é a combinação certa para todos os cortes CNC com baixos custos unitários.



Schneeberger

Estrutura da máquina de fundição mineral

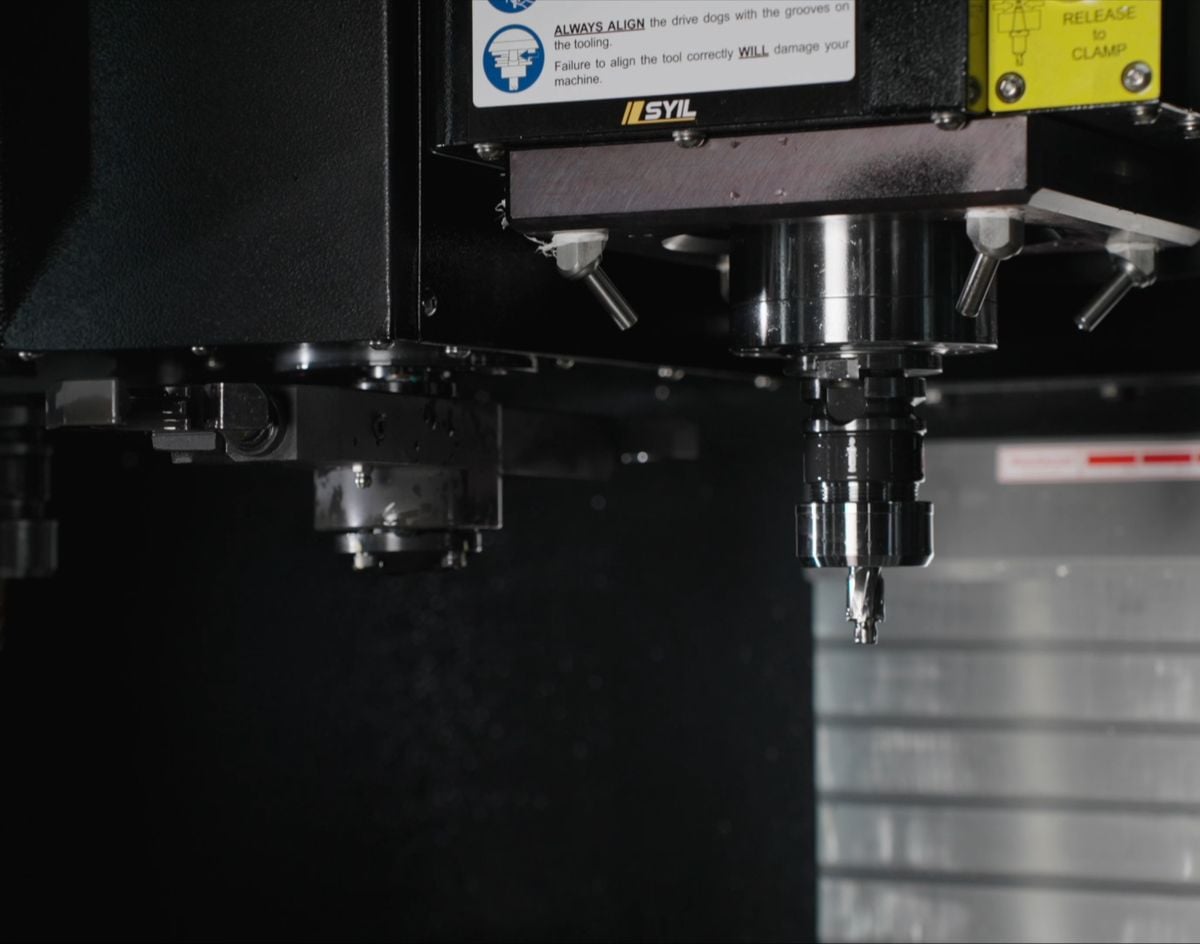

THK

Fusos de esferas de alta precisão e guias lineares

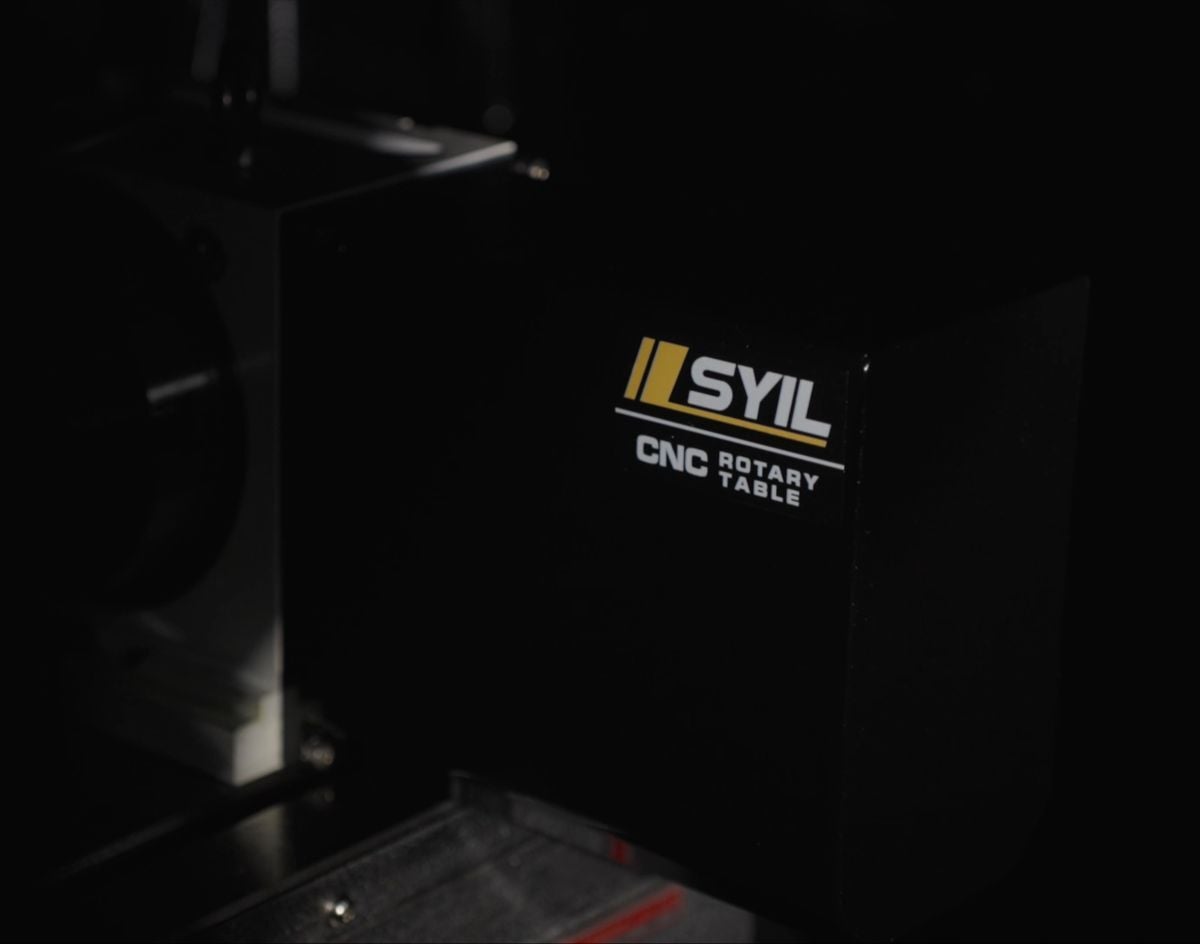

Quarto Eixo

Quarto eixo opcional disponível

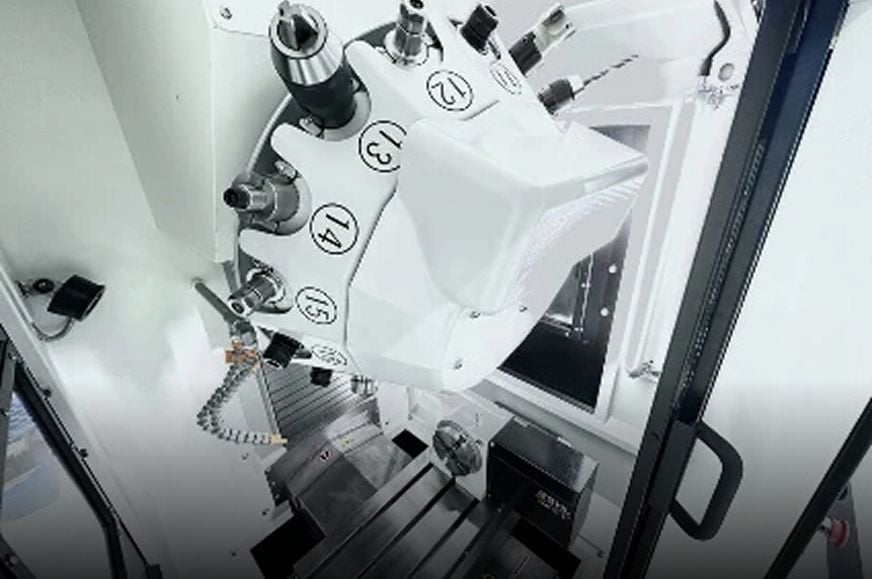

Trocador de servoferramenta de alta velocidade

16 unidades BT30

Opções SYIL X7

Descubra a versátil mini fresadora SYIL X7, perfeita para amadores e profissionais. Design compacto, alta precisão e preço acessível.

Obter preços

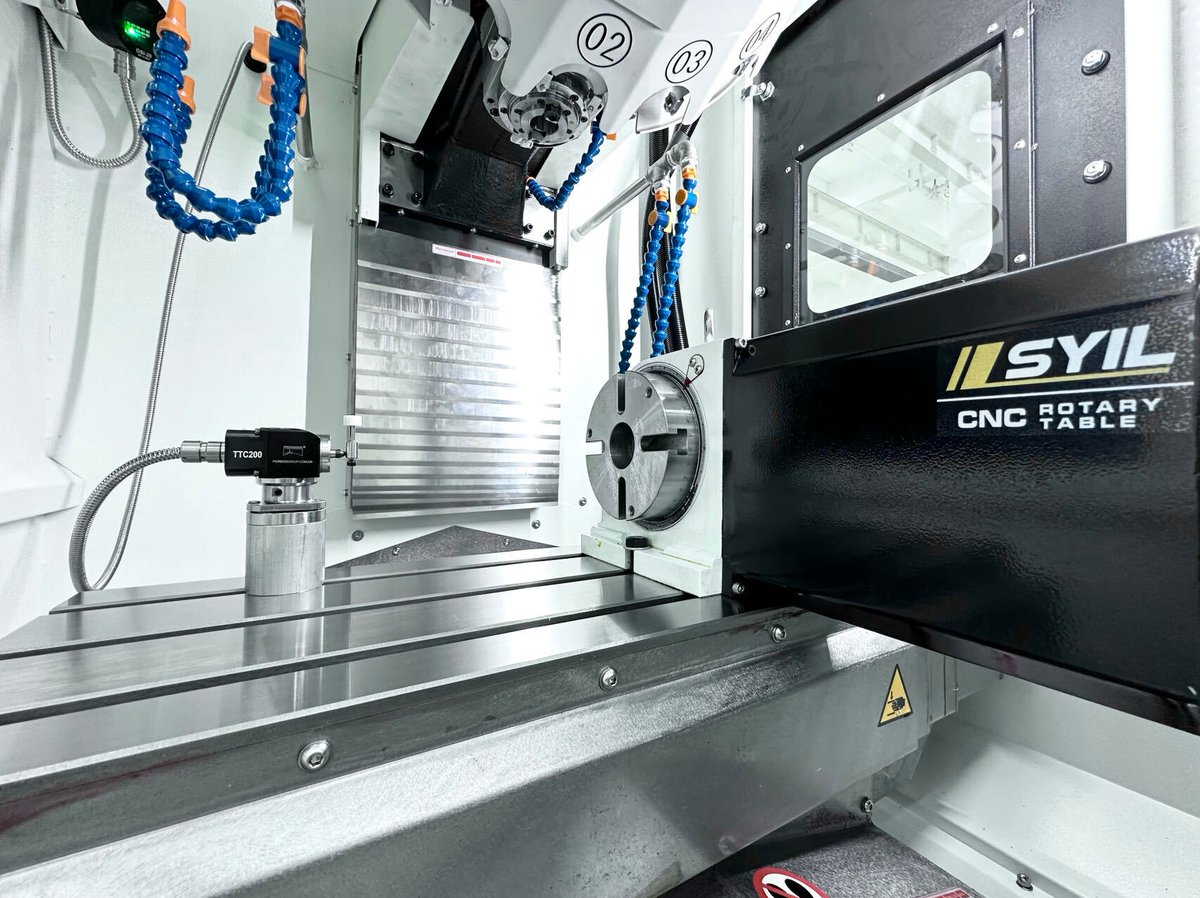

Mesa rotativa NC de 4º eixo

125mm.

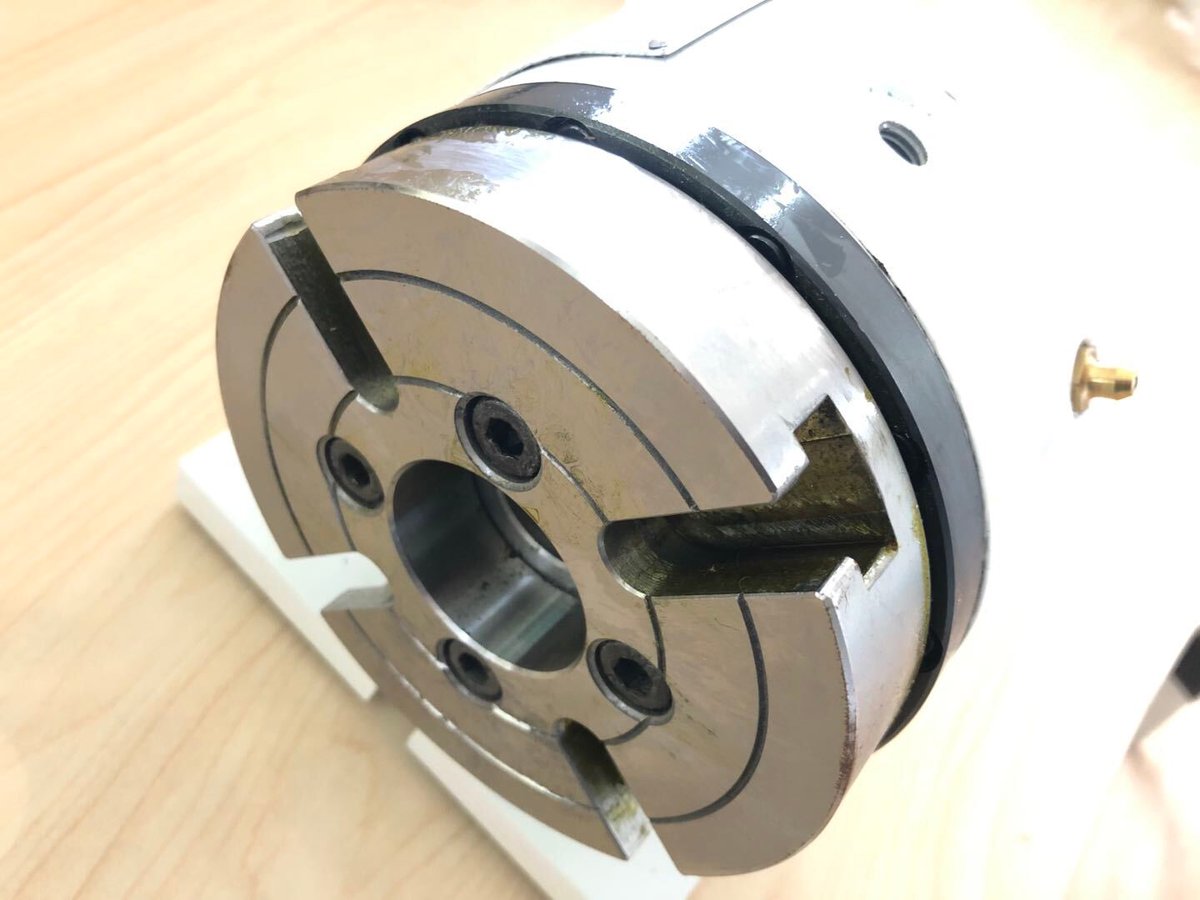

Estoque de cauda

para mesa rotativa NC de 125 mm.

Sistema de Sonda

Tipo sem fio.

Configurador de ferramentas

Tipo de cabo TTC200.

Filtro Névoa

S800.

Technical Specifications

logo
X5
X7
X9
X11
Table
Table size (mm)
560×260
700×300
860×500
1050×550
Table load (kg)
150
150
500
600
Table surface (number×size×distance in mm)
T-slots 3×14×80
T-slots 3×14×100
T-slots 18×5×100
T-slots 18×5×90
Travel distances
X-axis (mm)
300
400
760
1000
Y-axis (mm)
260
300
500
500
Z-axis (mm)
300
380
500
500
Distance from spindle nose to table top
150-450
150-530
100-600
110-610
Distance between spindle and column surface
330
358
530
650
Spindle
Spindle taper
BT30
BT30
BT40
BT40
Power-drive
Direct
Belt
Belt
Belt
Max. spindle speed (rpm)
20,000
12,000
10,000
10,000
Feed
Rapid traverse (mm / min)
30,000
30,000
30,000
30,000
Cutting feed (mm / min)
10,000
10,000
10,000
10,000
Automatic tool changer
Type
Wheel
Arm
Arm
Arm
Tool holder
BT30
BT30
BT40
BT40
Tool storage capacity
16
16
24
24
Max. tool diameter (mm)
63
63
125
125
Max. tool length (mm)
200
200
240
300
Max. tool weight (kg)
3
3
7
7
Tool to tool (s)
1
1.5
2
2.5
Other data
Machine weight (kg)
2180
2200
5000
7000
Machine dimensions L x W x H (mm)
Footprint including coolant tank and controller
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min/max air pressure (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Coolant tank capacity (Liters)
80
80
130
240
