Estrutura da máquina de fundição mineral

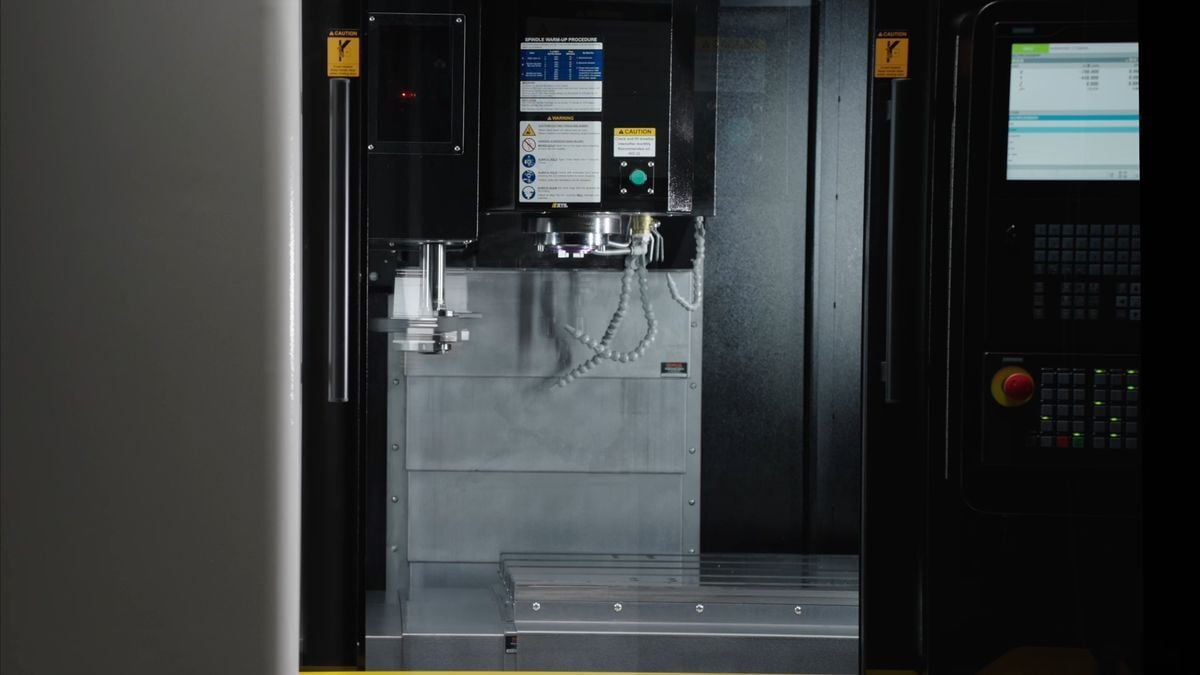

Viagem
Curso Longitudinal X
760 mm
Curso transversal Y
500 mm
Curso Z do cabeçote
500 mm
Distância entre a extremidade do fuso e o tampo da mesa
100-600 mm
Distância entre o centro do fuso e a superfície da coluna
530 mm

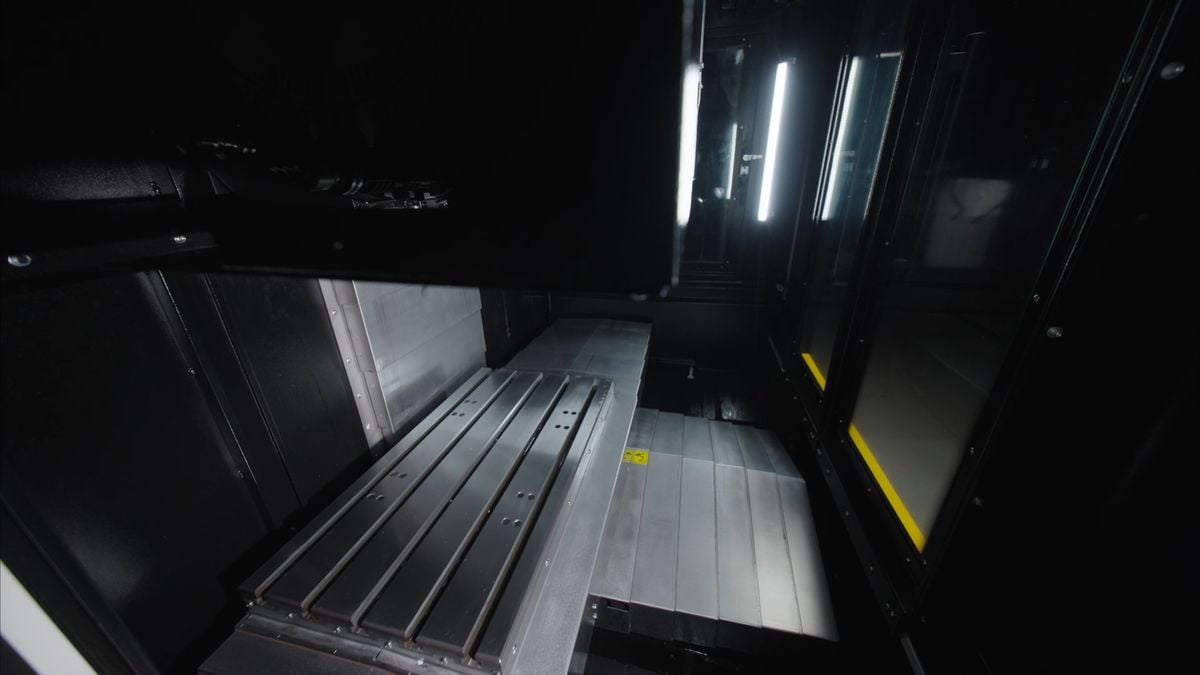

Mesa
Superfície de trabalho
860×500 mm
Slots em T (Número x Tamanho x Distância)
5×18×100 mm
Máx. carga da mesa
500 kg

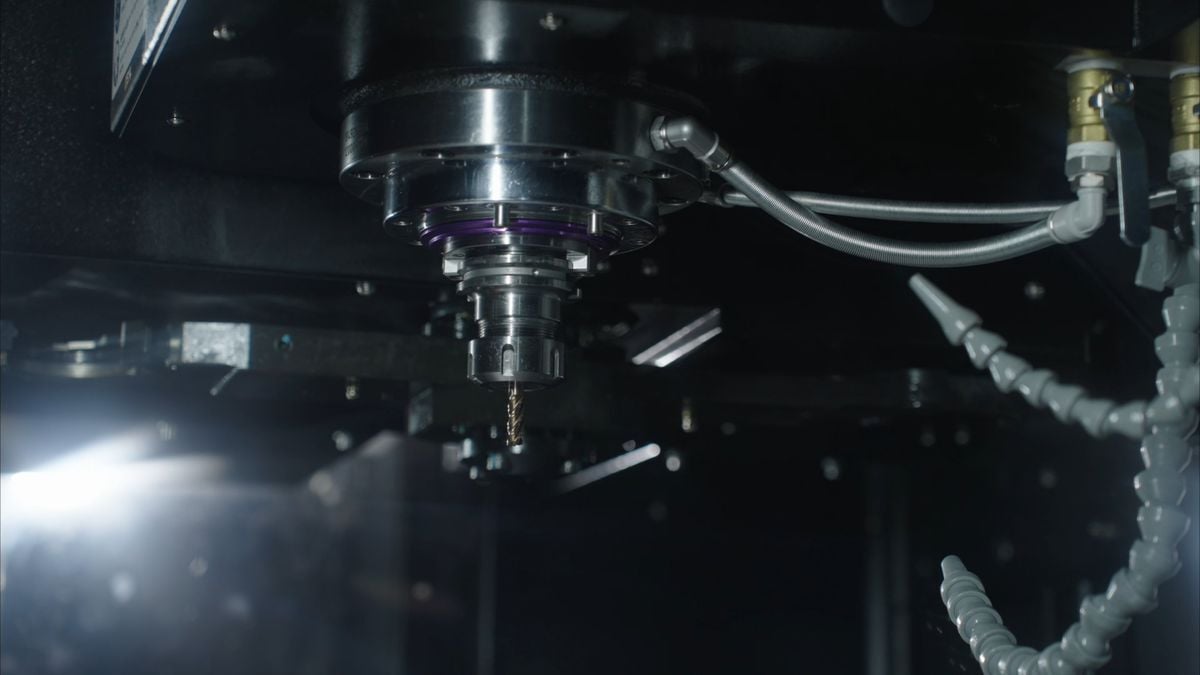

Fuso
Nariz do eixo
BT40
Velocidades do fuso
10.000 rpm (12.000 rpm opcional)
Mecanismo de transmissão
tipo de correia/tipo direto

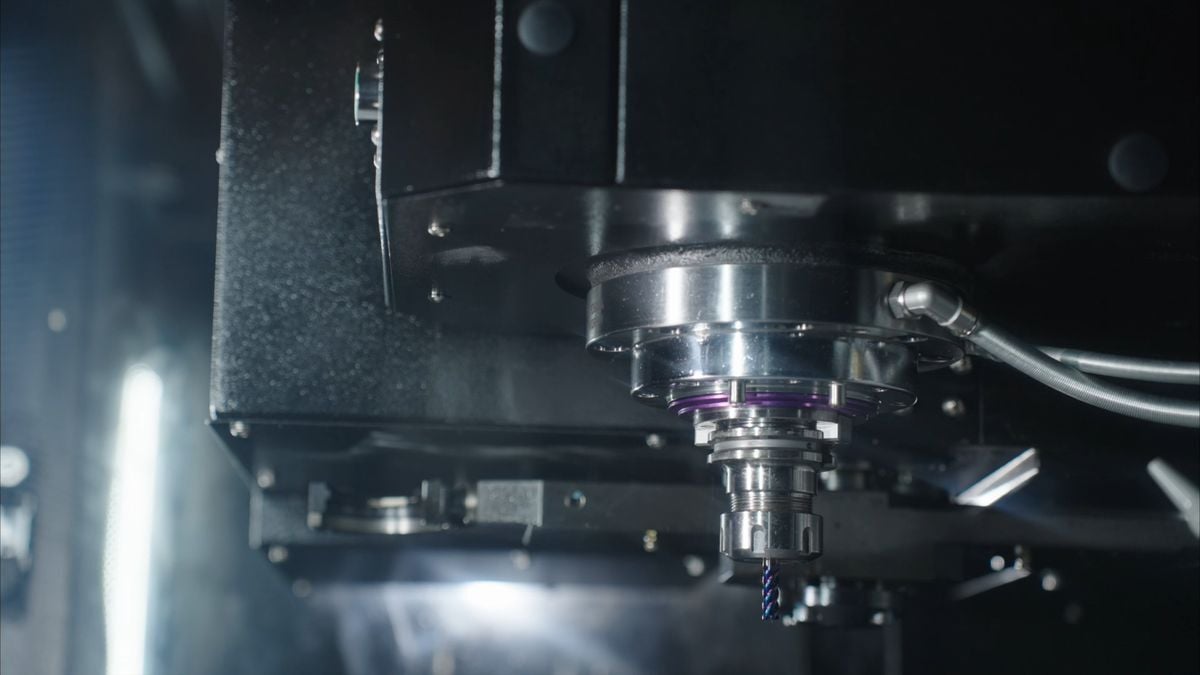

Alimentar
Avanço de corte
10.000 mm/min
Atravessamento rápido
30.000 mm/min

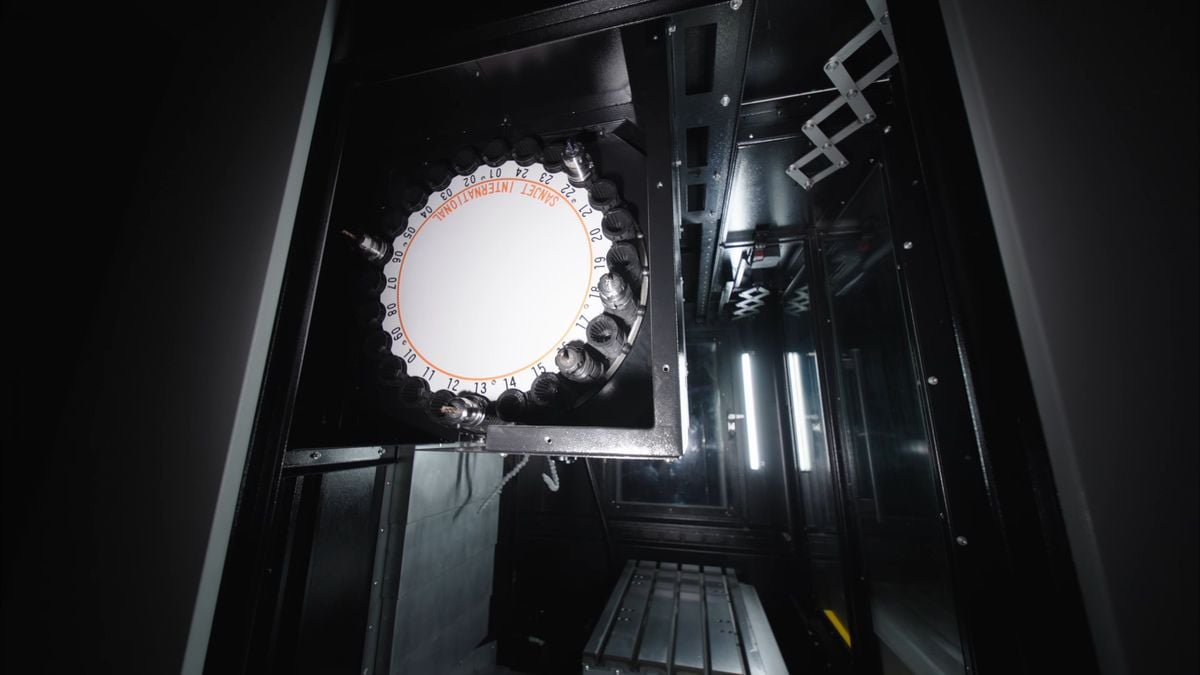

Trocador automático de ferramentas
Porta-ferramentas
Tipo de braço
Capacidade de armazenamento de ferramentas
24 conjuntos
Máx. diâmetro da ferramenta
125 mm
Máx. comprimento da ferramenta
240 mm
Máx. peso da ferramenta
7 kg
Ferramenta para ferramenta
2,0 s

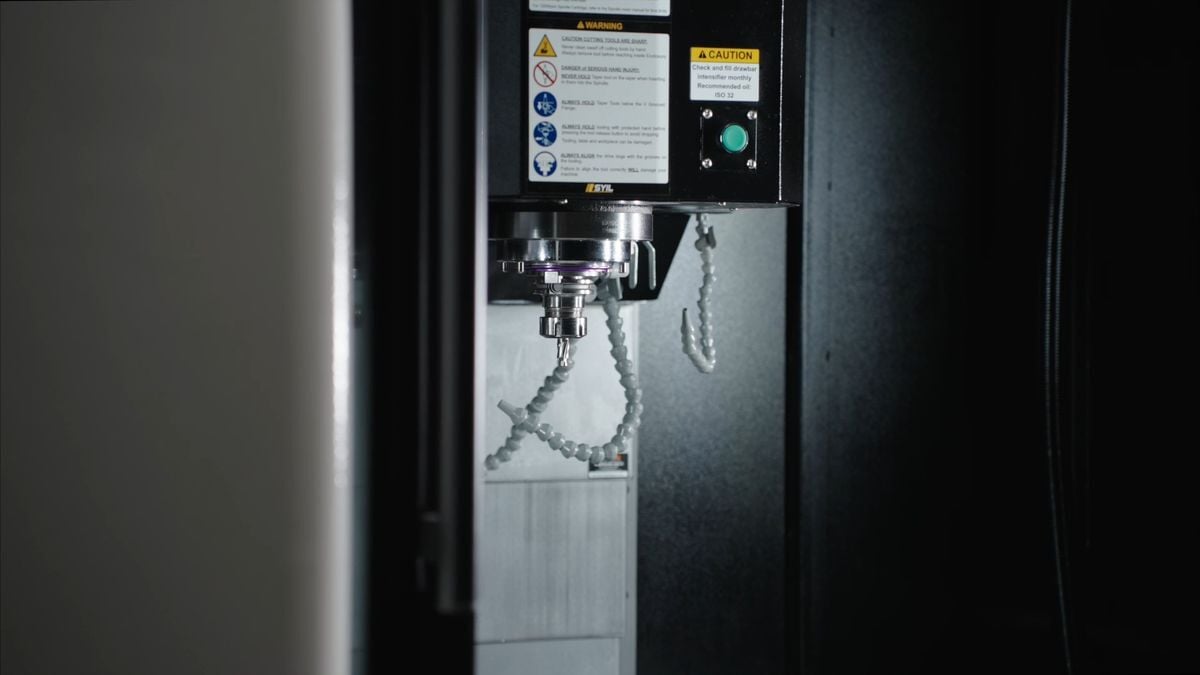

Motores
Saída do motor do eixo
11/17 kW
Motores de acionamento X, eixo Y, Z
3.9/3.9/5.9 kW
Em geral
Espaço físico (comprimento x largura x altura)
1850×2245×2800 mm
Peso
6000 kg
Fresadora CNC de melhor valor em sua classe
A compacta máquina CNC SYIL X9 ocupa pouco espaço e oferece uma velocidade sem precedentes. Fornece recursos CNC completos num espaço compacto, garantindo uma elevada qualidade de maquinação.
THK

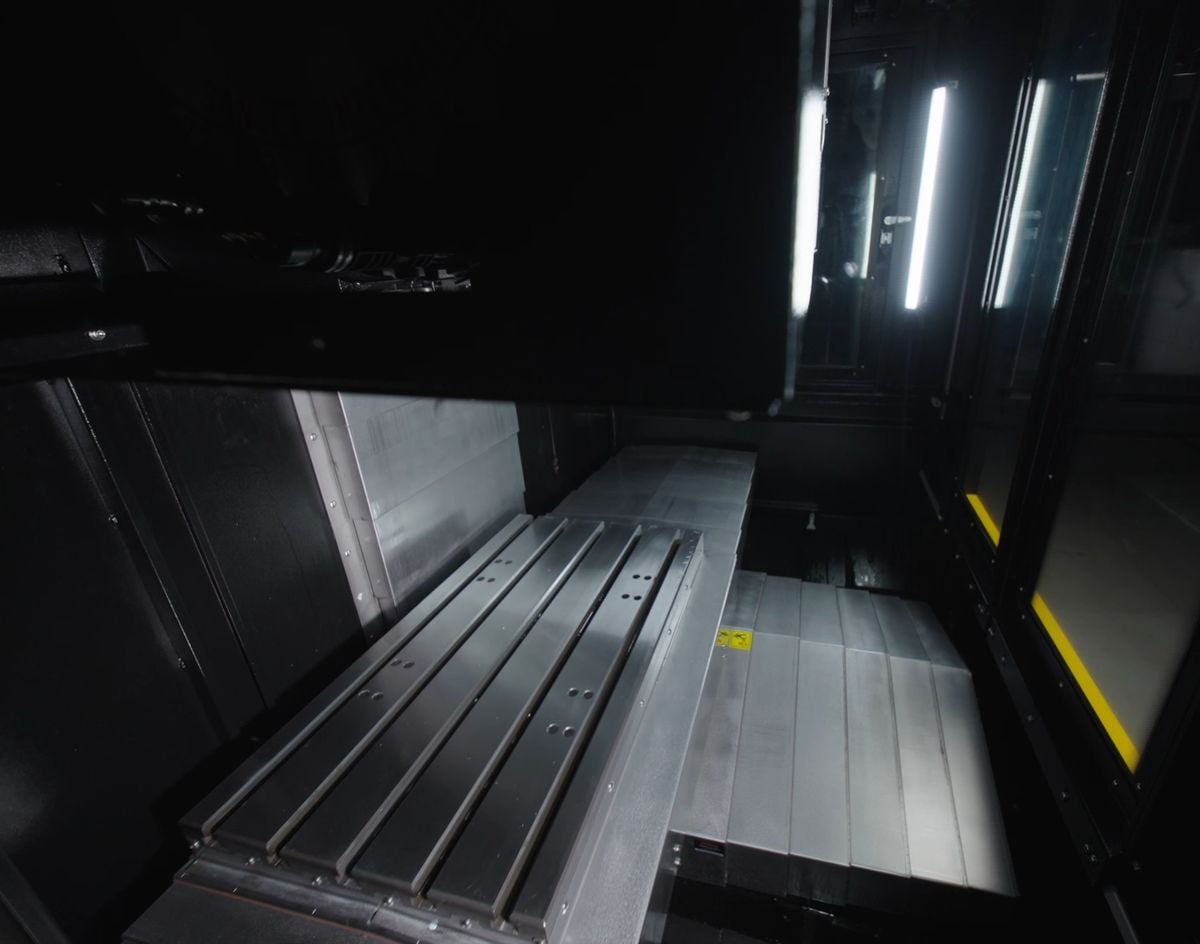

Fusos de esferas de alta precisão e guias lineares
Quarto Eixo

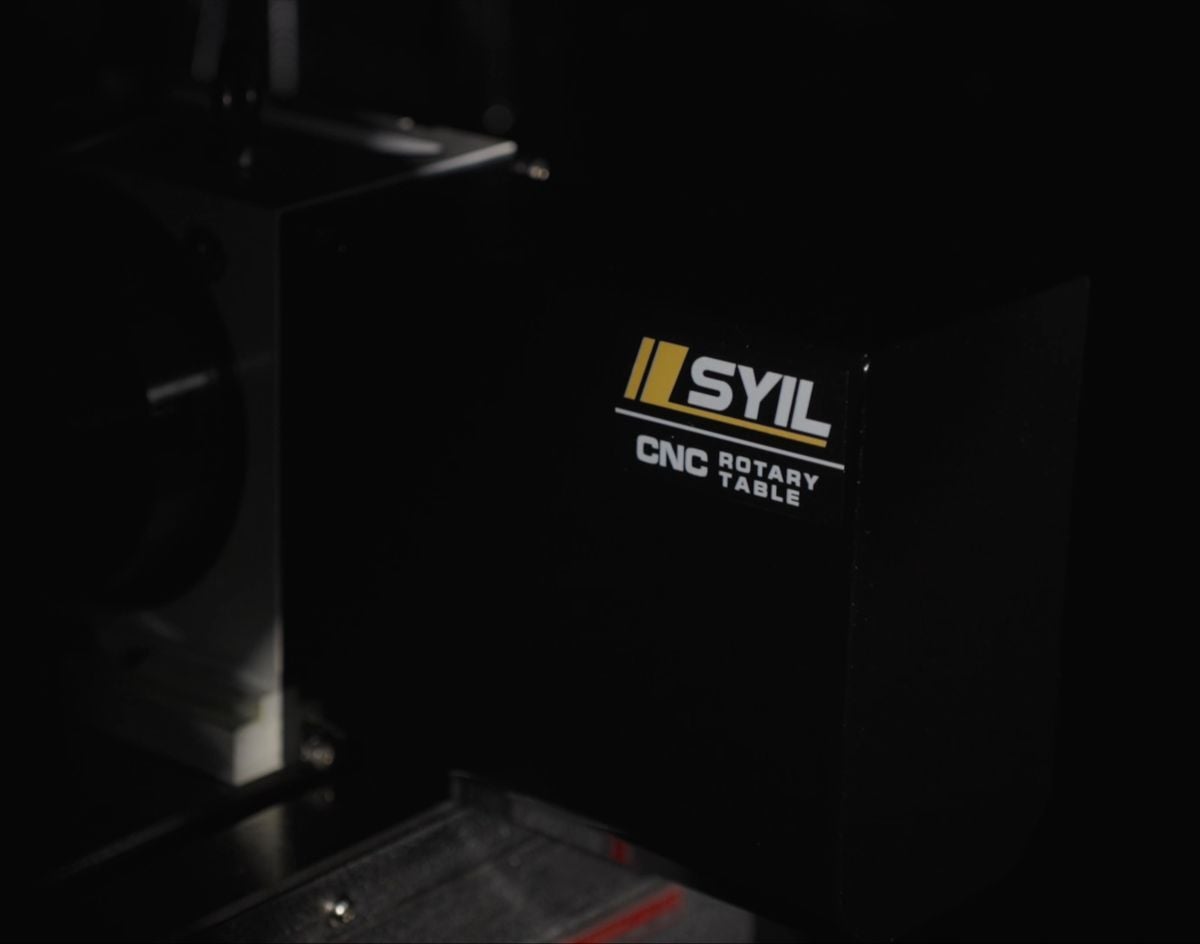

Quarto eixo opcional disponível

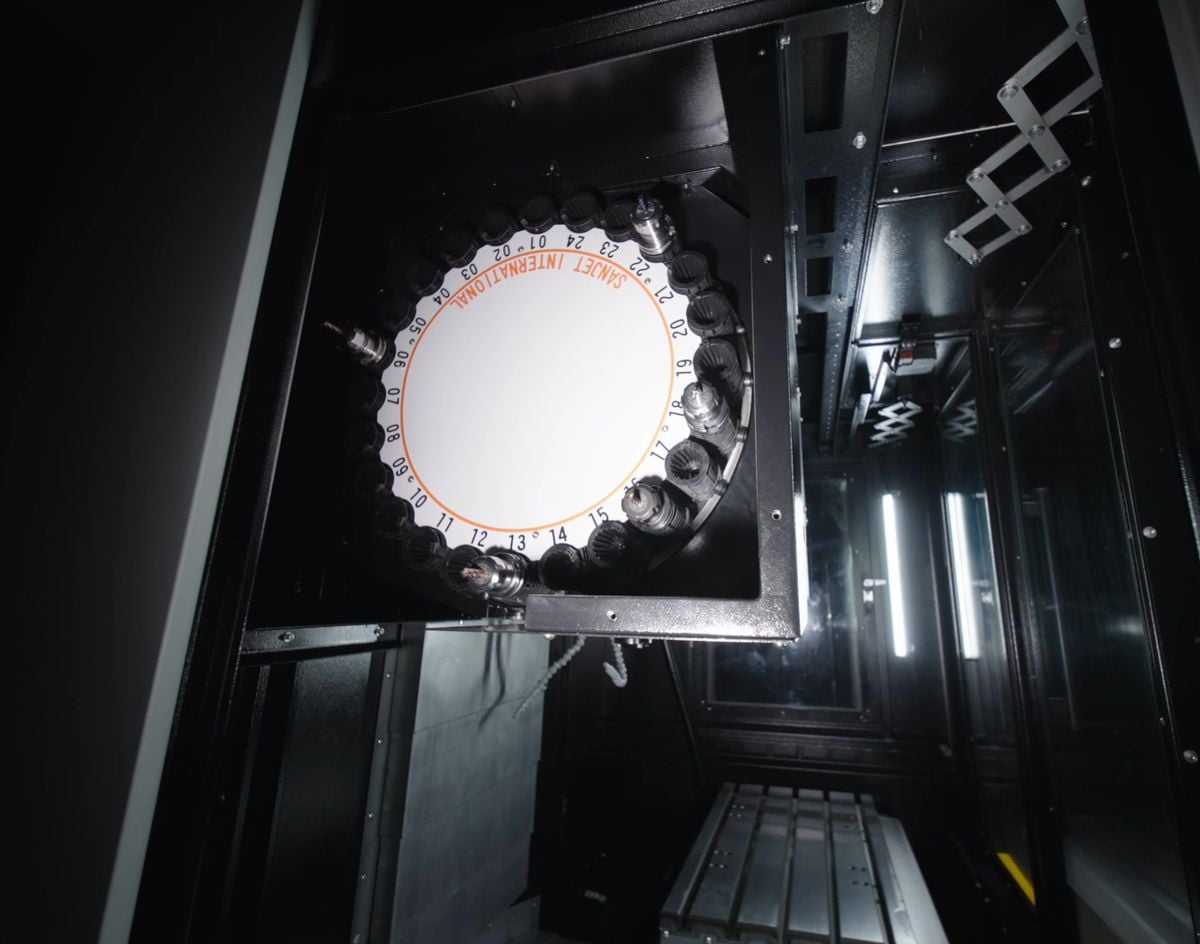

Trocador de servoferramenta de alta velocidade
24 unidades BT40
Opções SYIL X9

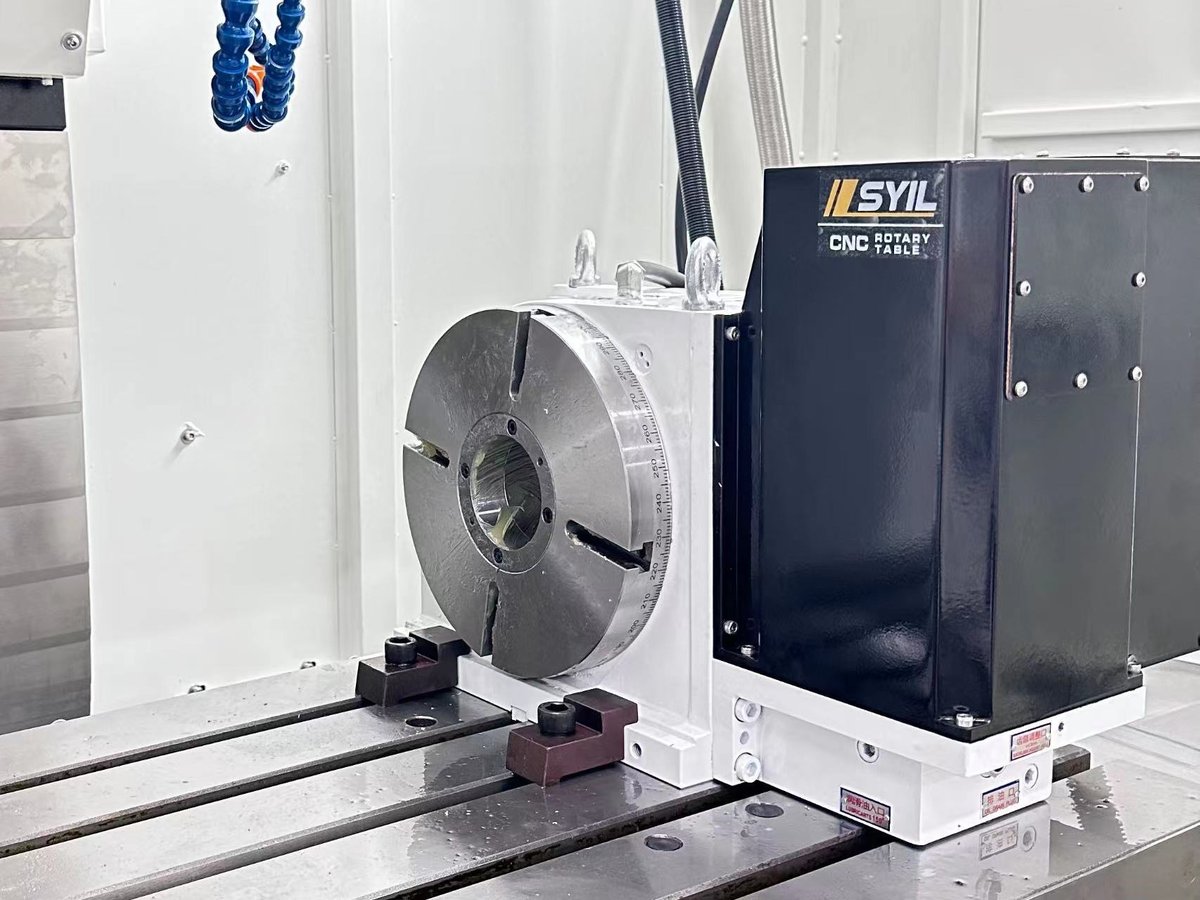

4º eixo 255 mm.
para mesa rotativa NC de 255 mm.

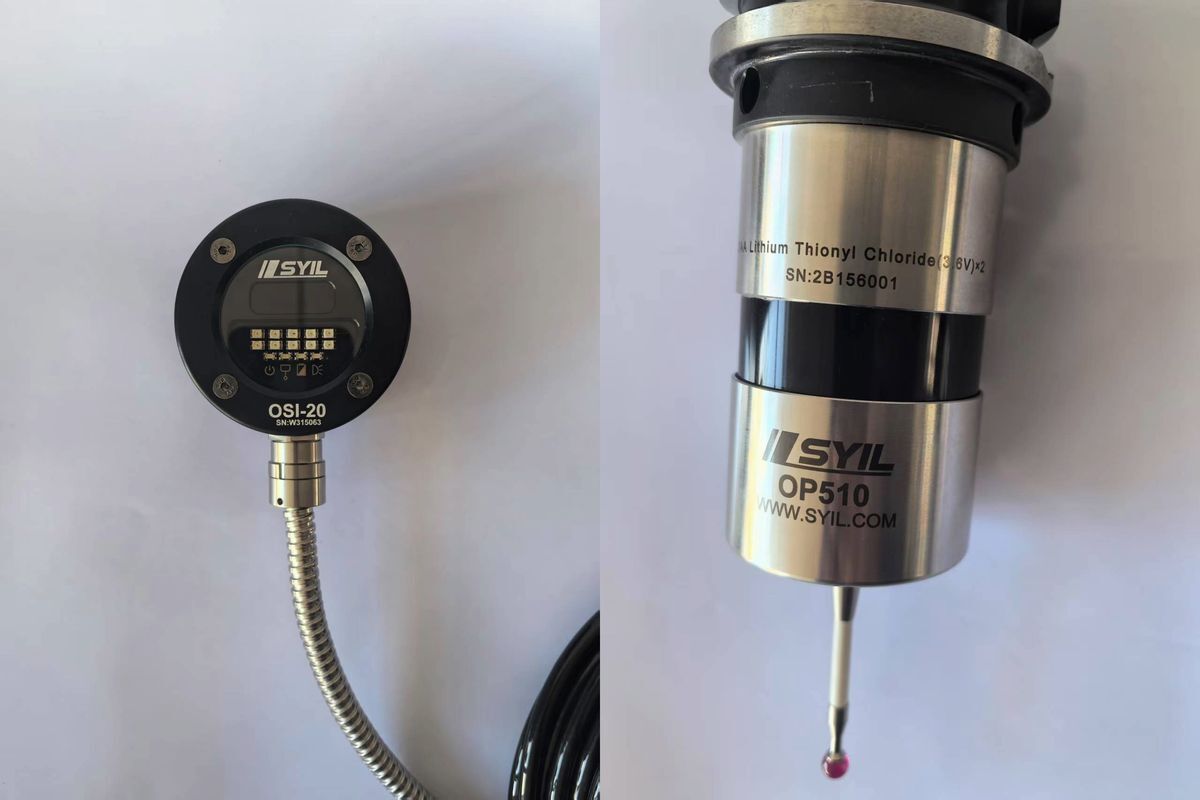

Tipo sem fio.

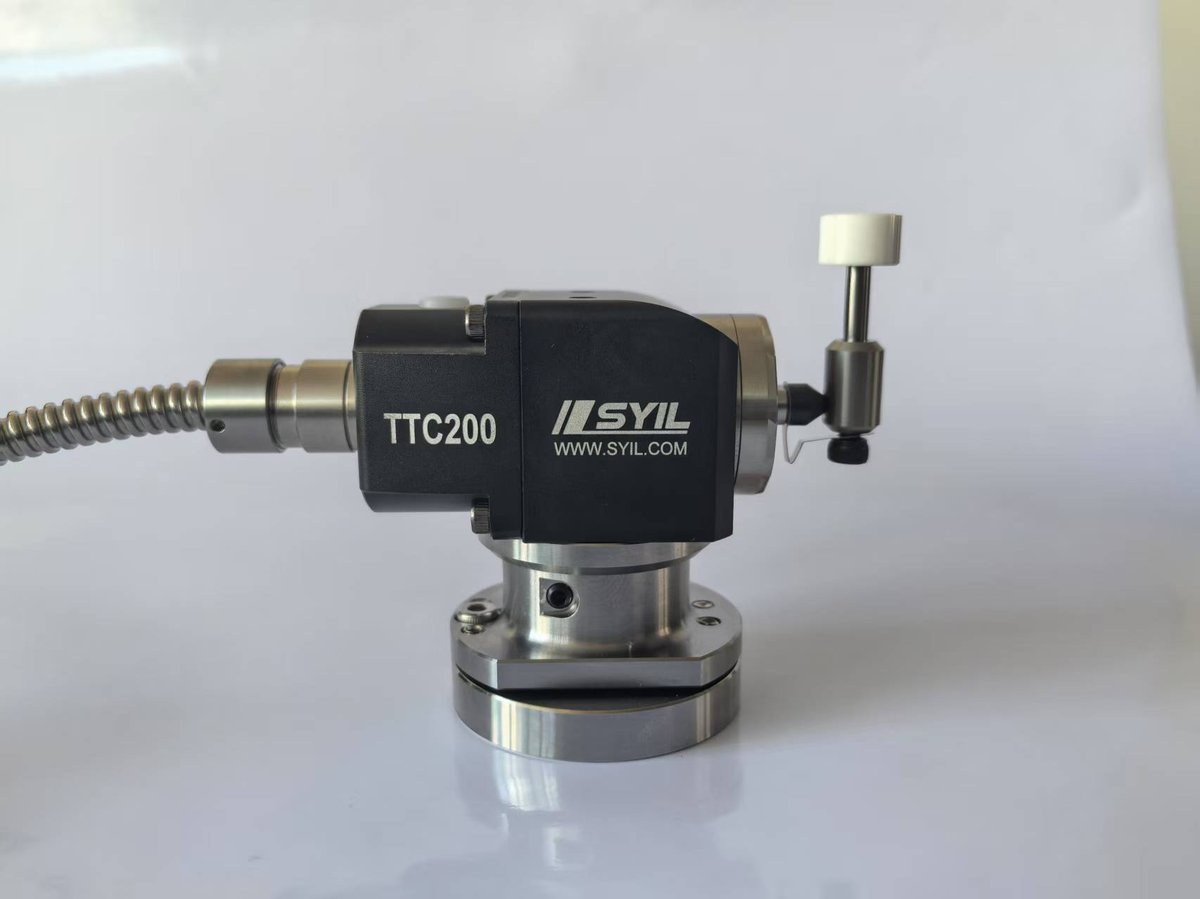

Cabo tipo TTC200.

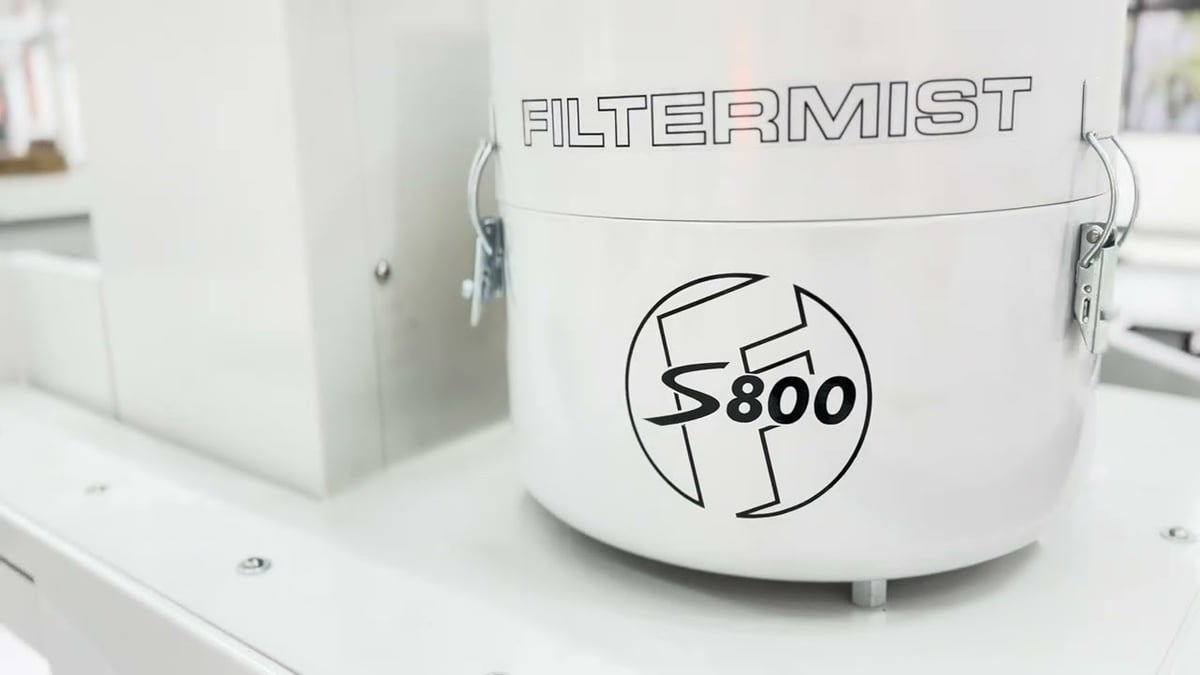

S800.

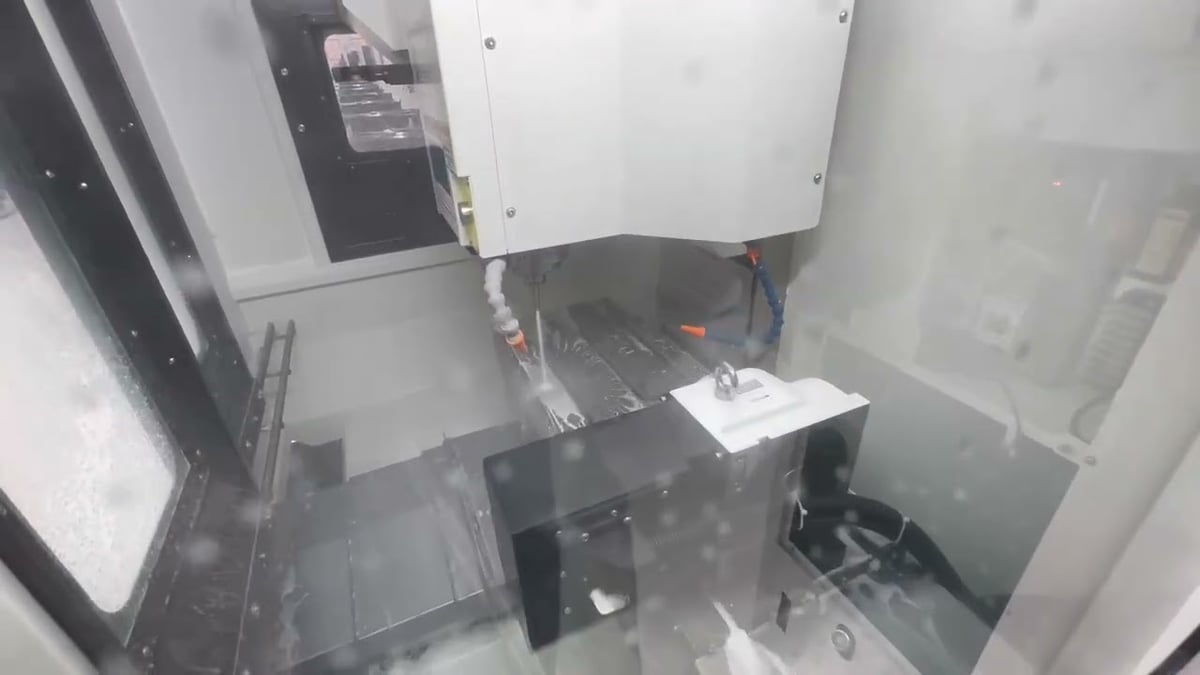

CTS 20 bar.
Especificações técnicas
X5
X7
X9
X11
Mesa
Tamanho da mesa (mm)
560×260
700×300
860×500
1050×550
Carga da mesa (kg)
150
150
500
600
Superfície da mesa (número×tamanho×distância em mm)
Ranhuras em T 3×14×80
Ranhuras em T 3×14×100
Ranhuras em T 5×18×100
Ranhuras em T 5×18×90
Cursos
Eixo X (mm)
300
400
760
1000
Eixo Y (mm)
260
300
500
500
Eixo Z (mm)
300
380
500
500
Distância do nariz do fuso à mesa
150-450
150-530
100-600
110-610
Distância entre o fuso e a coluna
330
358
530
650
Fuso
Cone do fuso
BT30
BT30
BT40
BT40
Acionamento do fuso
Direto
Correia
Correia
Correia
Rotação máx. do fuso (rpm)
20,000
12,000
10,000 (12,000 opcional)
10,000
Avanço
Avanço rápido (mm/min)
30,000
30,000
30,000
30,000
Avanço de corte (mm/min)
10,000
10,000
10,000
10,000
Trocador automático de ferramentas
Tipo
Carrossel
Braço
Braço
Braço
Porta-ferramenta
BT30
BT30
BT40
BT40
Capacidade do magazine
16
16
24
24
Diâmetro máx. da ferramenta (mm)
63
63
125
125
Comprimento máx. da ferramenta (mm)
200
200
240
300
Peso máx. da ferramenta (kg)
3
3
7
7
Troca ferramenta a ferramenta (s)
1
1.5
2
2.5
Outros dados
Peso da máquina (kg)
2180
2200
5000
7000
Dimensões da máquina C x L x A (mm)
Área ocupada incl. tanque de refrigeração e comando
Área ocupada incl. tanque de refrigeração e comando
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Pressão de ar mín./máx. (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacidade do tanque de refrigeração (l)
80
80
130
240
