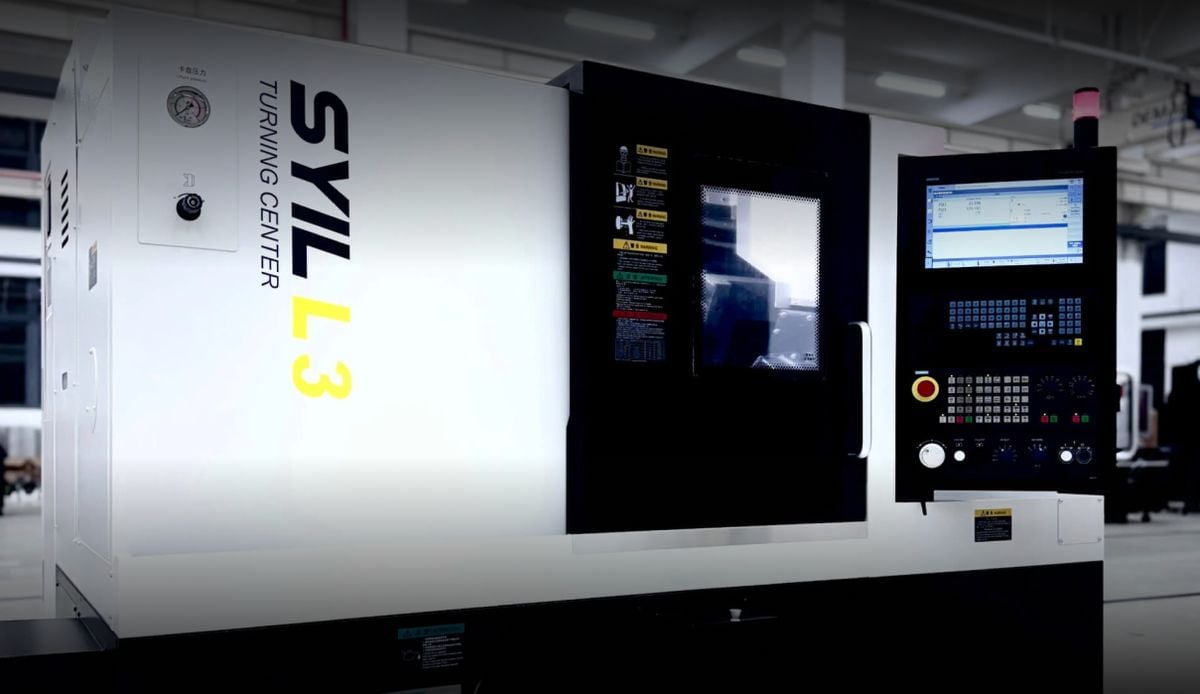

Torno CNC SYIL L3

Torneamento de alto desempenho

Mandril hidráulico de 8 polegadas
Diâmetro máximo de giro de ø500 mm
Diâmetro do furo passante de ø63 mm
Torre servo Sauter opcional
elocidade da ferramenta acionada por energia de 5000 RPM
Especificação da ferramenta BMT55
Eixo Y opcional
Subfuso opcional

Solicite um orçamento

Capacidade de processamento

Tamanho do mandril:

8 polegadas

Máx. diâmetro de balanço sobre a cama:

ø550mm

Máx. diâmetro de giro sobre o carro:

ø290mm (com eixo Y: 200mm)

Máx. comprimento da peça:

500mm (com eixo Y: 530mm, com contrafuso: 450mm)

Máx. diâmetro da peça:

ø380mm

Fuso

Máx. velocidade:

4000 rpm

Nariz do eixo:

A2-6

Diâmetro do furo do eixo:

ø63mm

Diâmetro do furo passante do fuso:

ø52mm

Potência do eixo:

11/15kW

Min. Indexação do eixo C:

0,001°

Contrafuso

Tamanho do mandril:

6 polegadas

Velocidade de taxa/velocidade máxima:

1750/6000rpm

Nariz do eixo:

A2-5

Diâmetro do furo do eixo:

ø56mm

Diâmetro do furo passante do fuso:

ø45mm

Potência do eixo:

11kW

Viagens:

530m

Travessia rápida:

30m/min

Porta-ferramentas

Tipo:

Torre Elétrica

Ferramentas:

12

Min. Ferramenta a ferramenta:

0,2 segundos

Máx. Ferramenta a ferramenta:

0,5 segundos

Tamanho máximo da haste da ferramenta:

25x25mm

Diâmetro máximo da haste da ferramenta:

ø40mm

Máx. Velocidade de ferramenta ao vivo:

5000rpm

Modelo de ferramentas dinâmicas:

BMT55

Viagens

X Travessia rápida:

30m/min

Z Travessia rápida:

30m/min

Y passagem rápida:

15m/min

X Viagens:

190+10mm

Cursos Z:

550mm (com eixo Y: 490+-50mm)

Estoque de cauda

Cursos do estoque final ao pedaço:

465 mm (com eixo Y: 500 mm)

Travessia rápida do estoque traseiro:

30m/min

Conicidade da manga:

MT4

Precisão

Acabamento de torneamento com precisão cilíndrica:

IT6

Acabamento da superfície das peças de torneamento:

Ra0.4-1.6

Redondeza das peças de torneamento acabadas:

≤0,003mm

Precisão de posição (Ｘ):

0,005mm

Precisão de posição (Ｚ):

0,008mm

Precisão de repetição (Ｘ):

0,002mm

Precisão de repetição (Ｚ):

0,004mm

Dimensões e peso

Dimensões (C L L ) :

2500x1720x1740mm (com eixo Y: 2680x1750x1850mm, com contrafuso: 2680x1750x1850mm)

NO:

4000kg

Especificações dos pacotes do centro de torneamento SYIL L3

Quer você esteja no ramo de prototipagem ou fabricação de pequenas peças metálicas, os tornos CNC SYIL são a escolha ideal para suas necessidades de usinagem CNC.

Solicite um orçamento

SYIL L Siemens

A SYIL L3 está equipada de série com o sistema de controlo Siemens SINUMERIK 828D. Com o seu desempenho CNC único, o controlo SINUMERIK 828D estabelece padrões de produtividade quando se trata de fresagem em máquinas SYIL. Com os novos accionamentos SINAMICS e os motores de controlo de movimento SIMOTICS, o SINUMERIK 828D é agora ainda mais produtivo. A robusta arquitetura de hardware e os algoritmos de controlo inteligentes, juntamente com a tecnologia de alta qualidade de acionamento e motor, garantem a máxima dinâmica e precisão durante a maquinação.

Solicite um orçamento

Aprimore sua usinagem de precisão com tornos CNC SYIL

A máquina-ferramenta para torneamento e fresamento composto SYIL L3 apresenta uma torre elétrica que reduz bastante o tempo de troca de ferramenta e melhora a rigidez do cavaco. Ele ocupa um espaço compacto, ao mesmo tempo que oferece um espaço operacional confortável e capacidade de expansão.

Várias interfaces de função de expansão são reservadas para obter processamento automatizado, como robôs automáticos de carga e descarga, portas automáticas, alimentação automática, configuradores de ferramentas e inspeção on-line de peças de trabalho.

O torno de alta produtividade

O centro de torneamento SYIL L3 com ferramentas activas para um elevado desempenho de alto desempenho de peças de pequenas e médias dimensões.

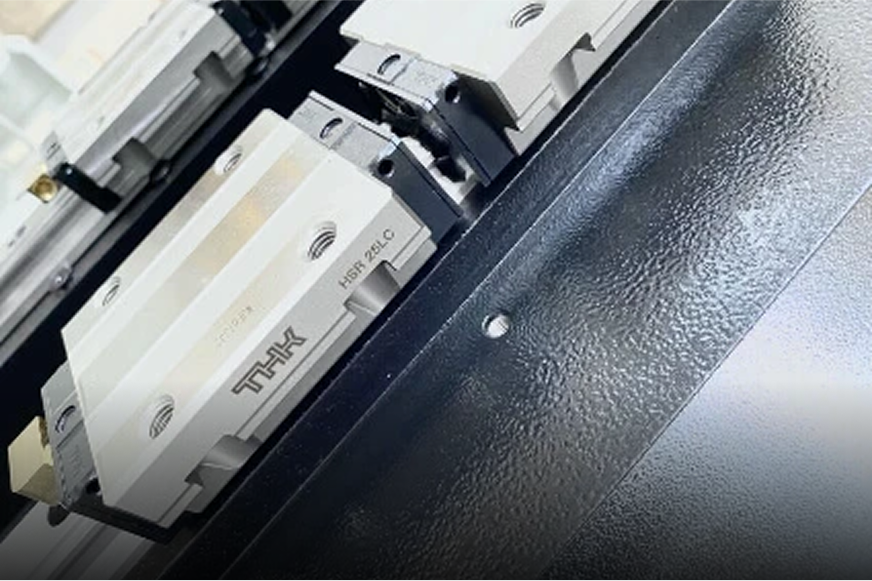

THK

Fusos de esferas e guias lineares de alta precisão

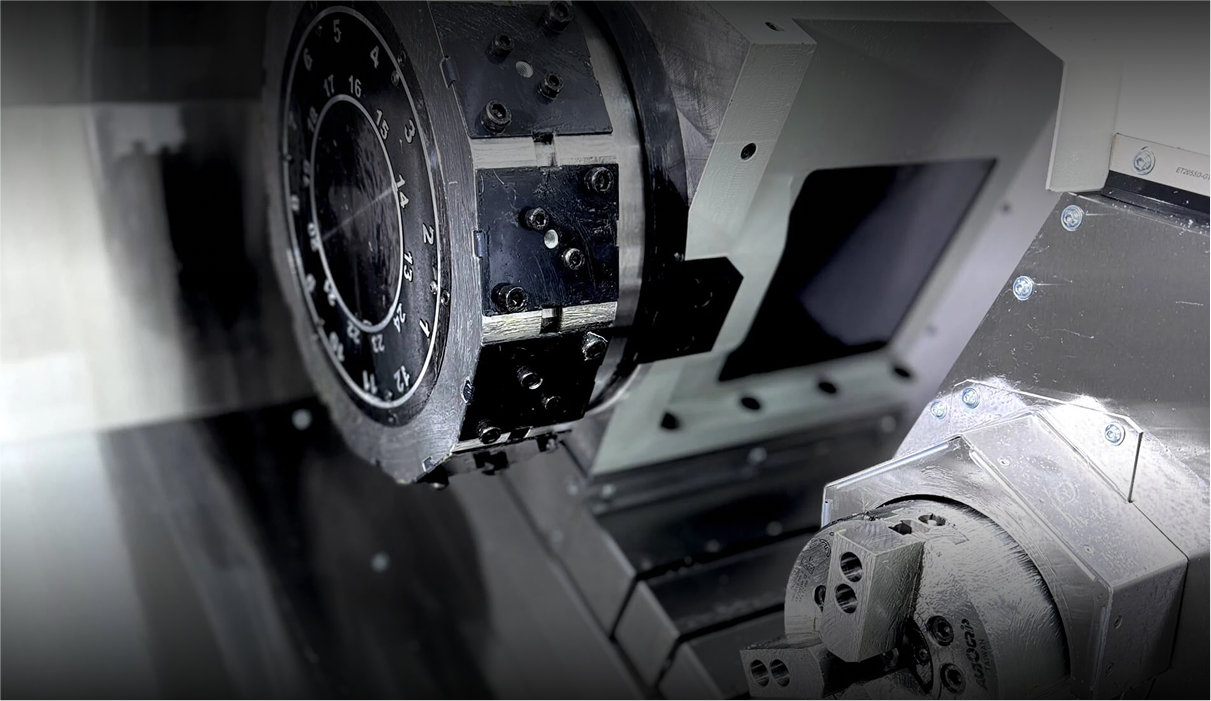

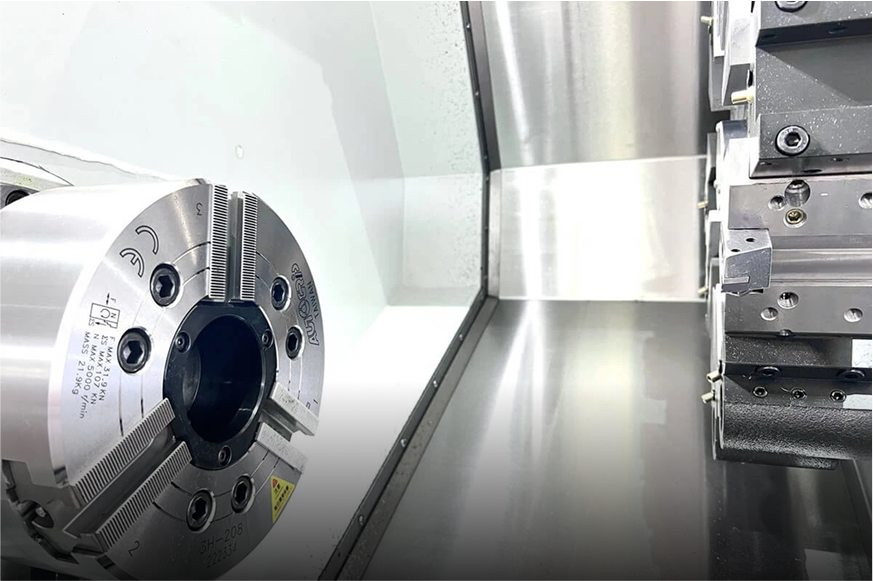

Torre servo SAUTER opcional

Velocidade do eixo da ferramenta elétrica de 5000 rpm

Unidade servo-fuso de alta velocidade

Velocidade máxima do fuso 4500rpm

SYIL L3 Options

Discover the versatile SYIL L3 mini mill, perfect for hobbyists and professionals. Compact design, high precision, and affordable pricing.

Get Pricing

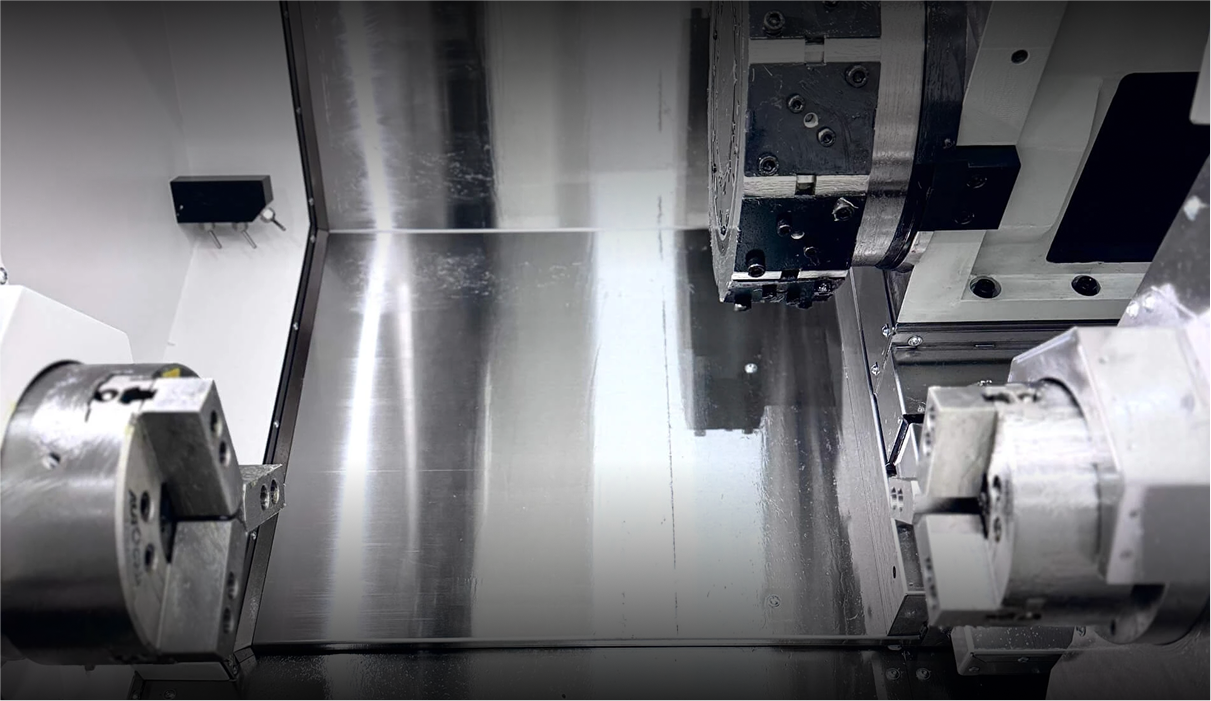

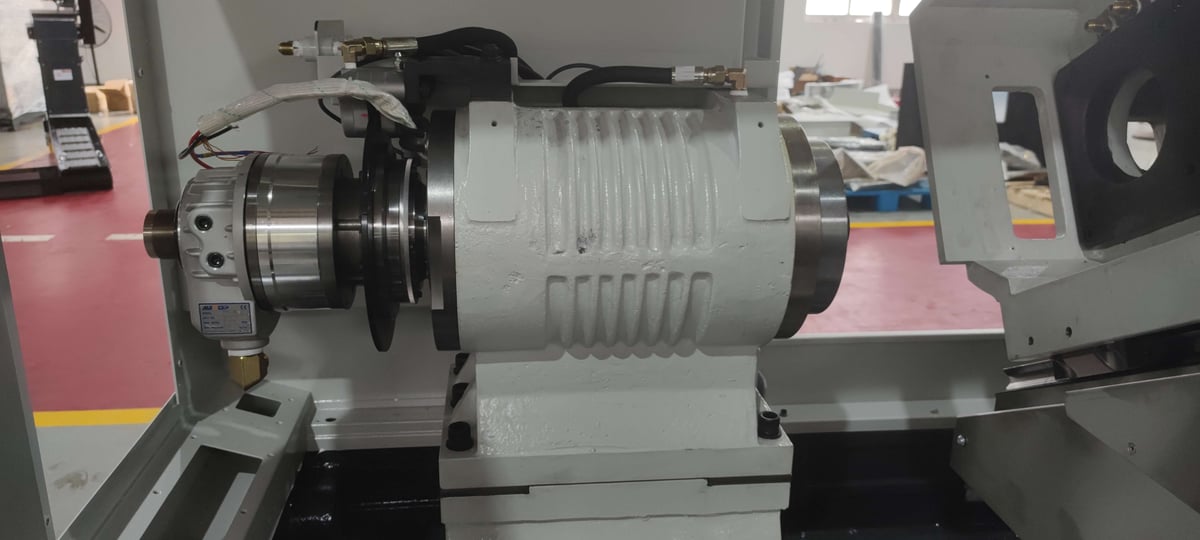

Sub-eixo

Mandril de subeixo de 150 mm, 6000 RPM.

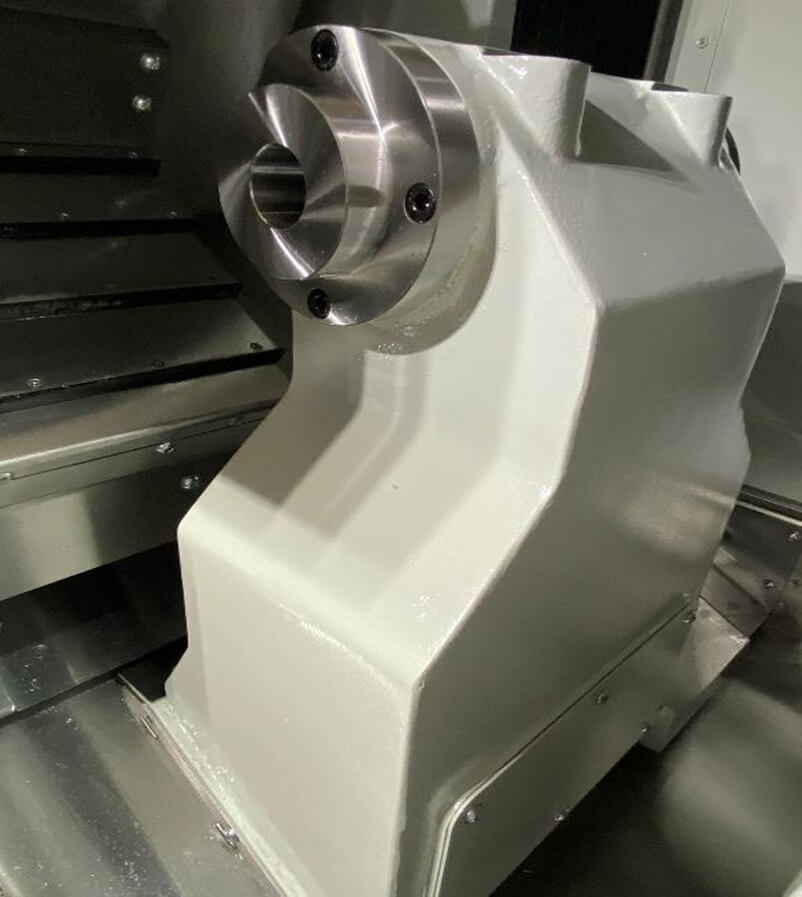

Estoque de cauda hidráulica

Incluindo tela personalizada para movimentação de estoque residual.

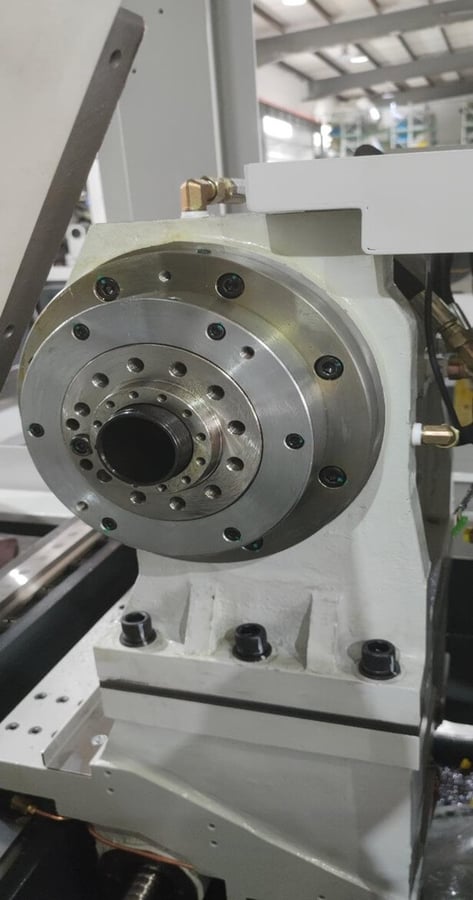

Estoque de cauda servo

Cauda programável incluindo tela personalizada.

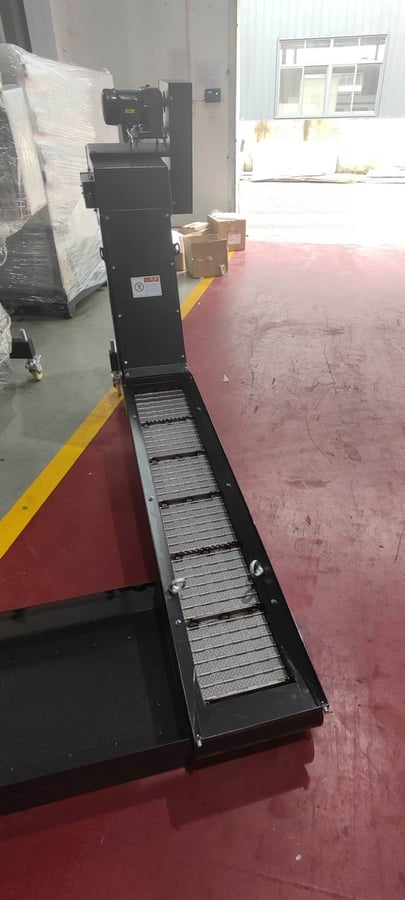

Transportador de cavacos

incl. carrinho de coleta de batatas fritas.

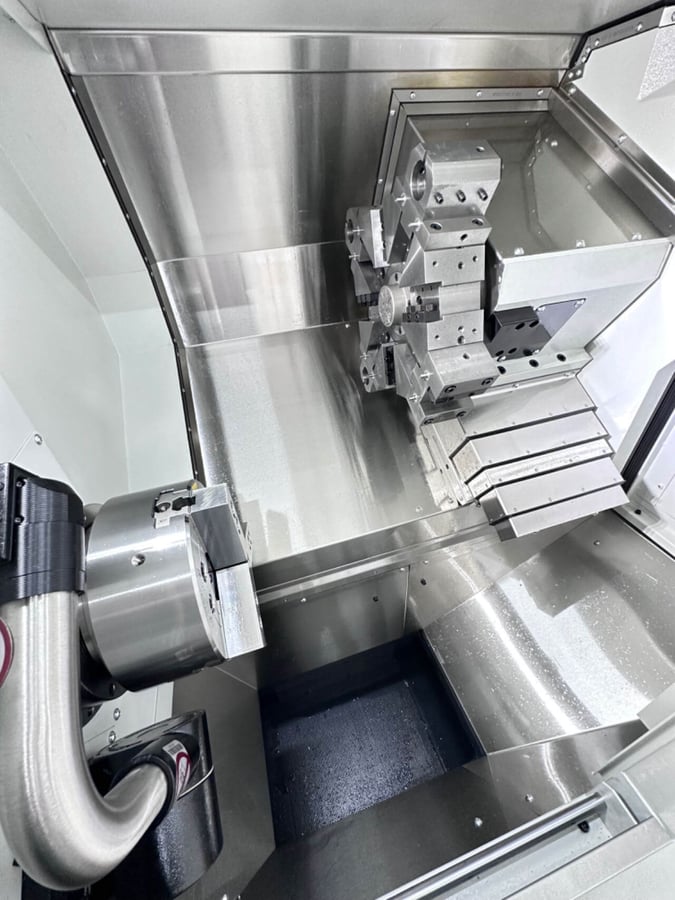

Configurador de ferramentas

Renishaw.

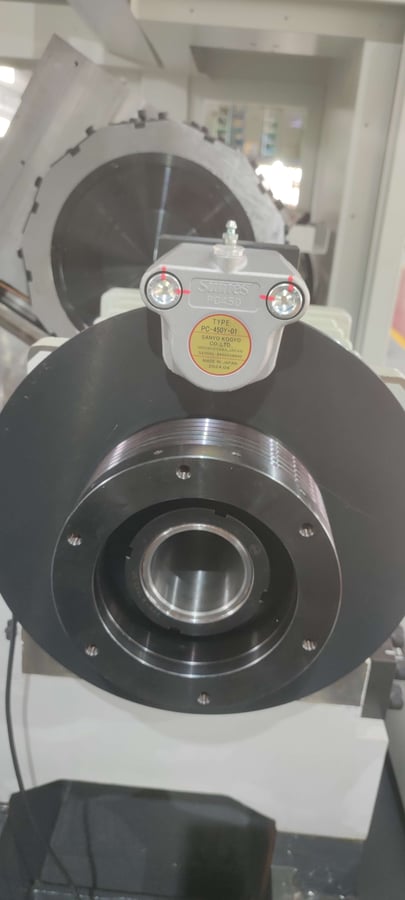

Atuador de subfuso

para o L3.

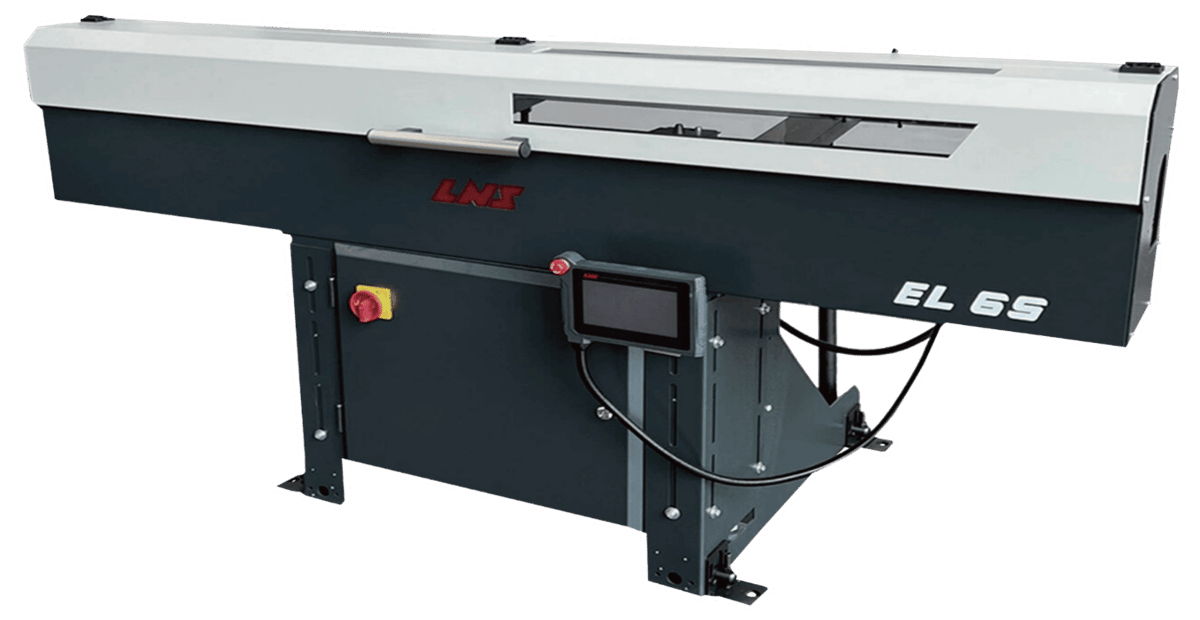

Alimentador de barras

LNS EL65.

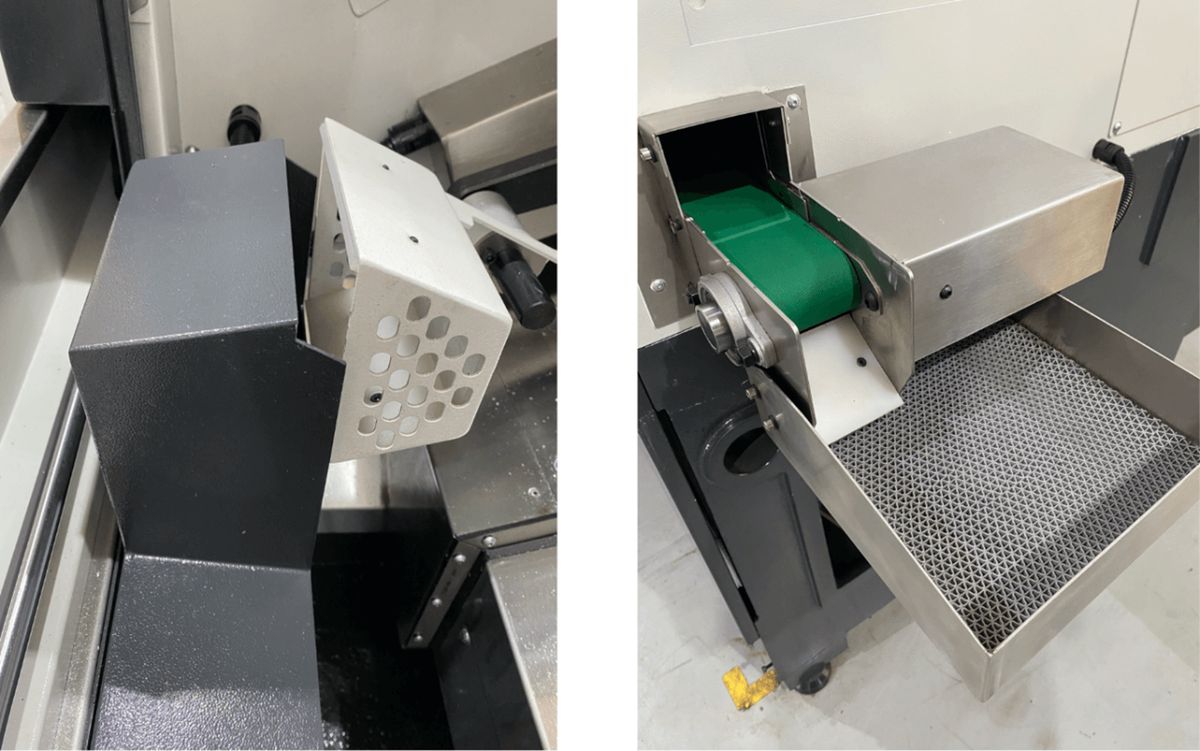

Coletor de peças

L3.

Technical Specifications

logo
L2
L3
L4
Processing Capacity
Chuck size
8 inch
8 inches
10 inches
Max. swing diameter over bed
ø510 mm
ø550 mm
ø630 mm
Max. swing diameter over carriage
ø260mm
ø290mm (with Y axis: 200mm)
ø330 mm
Max. workpiece Length
300mm
500mm (with Y axis: 530mm, with Counter Spindle: 450mm)
800 mm (1100 mm/ 1500mm)
Max. work piece diameter
ø380mm
ø380mm
ø520mm
Spindle
Max speed
4000rpm
4000rpm
3500 rpm
Spindle nose
A2-6
A2-6
A2-8
Spindle bore diameter
ø66mm
ø63mm
ø91mm
Through spindle bore diameter
ø52mm
ø52mm
ø75mm
Spindle power
11/15kW
11/15kW
15 KW
Min. C-axis indexing
--
0.001°
--
Counter Spindle
Chuck size
--
6 inches
--
Rate speed / Max speed
--
1750/6000rpm
--
Spindle nose
--
A2-5
--
Spindle bore diameter
--
ø56mm
--
Through spindle bore diameter
--
ø45mm
--
Spindle power
--
11kW
--
Travels
--
530m
--
Rapid traverse
--
30m/min
--
Tool Holder
Type
Servo turret
Power Turret
Servo Turret
Tools
8/12
12
12
Tool shank size
25x25/20x20mm
25x25mm
25x25mm
Tool shank diameter
ø40/ø32mm
ø40mm
ø40mm
Min. Tool to Tool
--
0.2 seconds
0.2s
Max. Tool to Tool
--
0.5s
0.5s
Max. Live Tooling Speed
--
5000rpm
5000rpm
Live Tooling Model
--
BMT55
BMT55
Travels
X Rapid traverse
30m/min
30m/min
30m/min
Z Rapid traverse
30m/min
30m/min
30m/min
Y Rapid traverse
--
15m/min
--
X Travels
200mm
190+10mm
260+10 mm
Z Travels
360mm
550mm (with Y axis: 490+-50mm)
850mm (1150 mm/ 1550 mm)
Tail Stock
Travels from Tail Stock to Chunk
--
465mm (with Y axis: 500mm)
--
Tail Stock Rapid Traverse
--
30m/min
10m/min
Sleeve taper
--
MT4
MT5
Accuracy
Finish turning cylindrical accuracy
IT6
IT6
IT6
Finish turning parts surface
Ra0.4-1.6
Ra0.4-1.6
Ra0.4-1.6
Finished turning parts roundness
≤0.003mm
≤0.003mm
≤0.003mm
Position accuracy(Ｘ)
0.005mm
0.005mm
0.005mm
Position accuracy(Ｚ)
0.008mm
0.008mm
0.008mm
Repeat accuracy (Ｘ)
0.002mm
0.002mm
0.002mm
Repeat accuracy(Ｚ)
0.004mm
0.004mm
0.004mm
Dimensions and Weight
Dimensions(LxWxH)
1775x1600x1690mm
2500x1720x1740mm (with Y axis: 2680x1750x1850mm, with Counter Spindle: 2680x1750x1850mm)
2500x1720x1740 mm
N.W.
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
