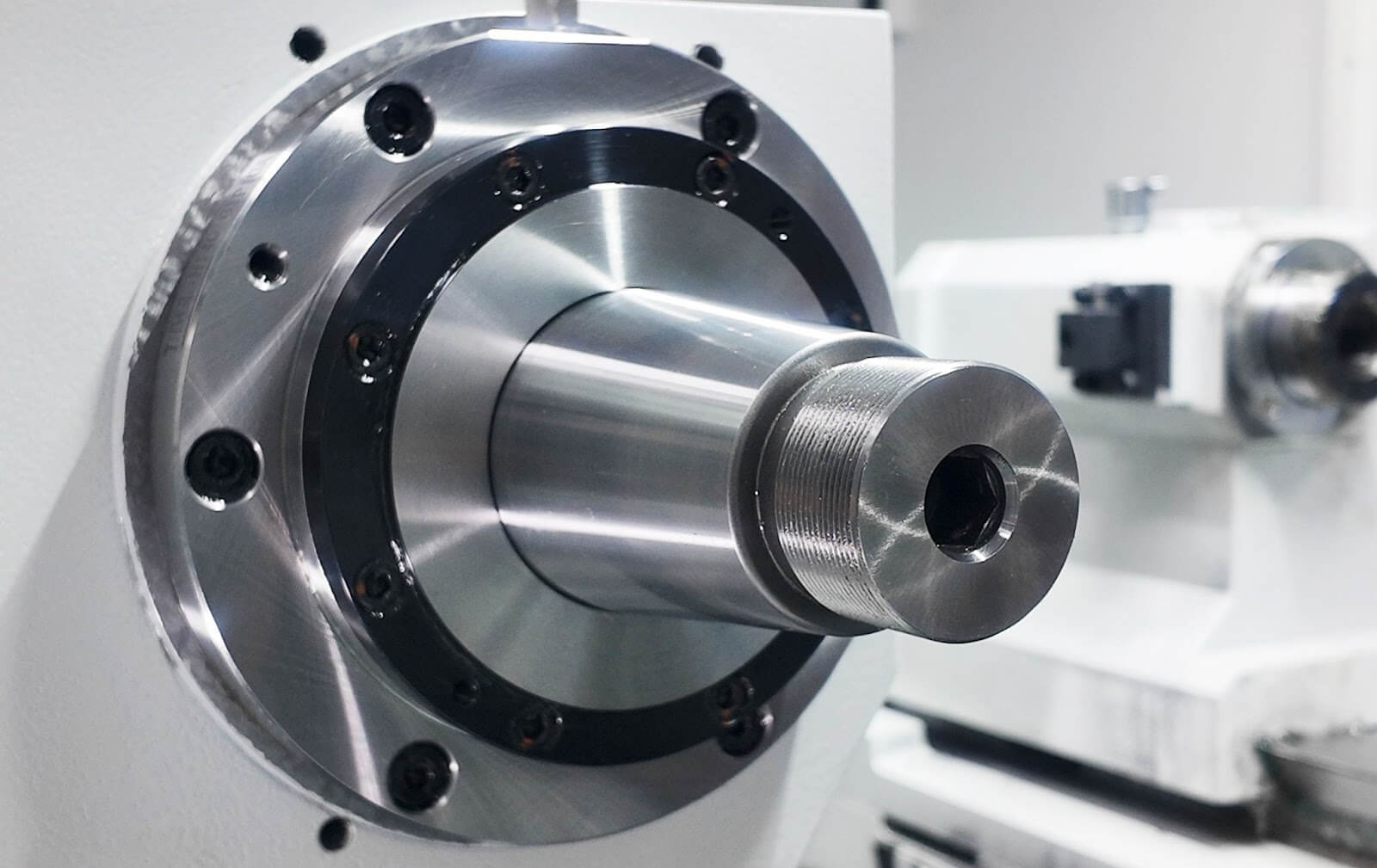

Eixo - Motor de rebolo
Rolamentos de alta precisão são usados no fuso para garantir sua precisão.
.jpg)
Capacidade de trabalho
Diâmetro do giro (mm)
350
Máximo. Diâmetro de moagem (mm)
330
Máximo. Comprimento de esmerilhamento (mm)
600
Distância entre centros (mm)
650
Máximo. Peso da peça de trabalho entre os centros (kg)
60 (sem descanso estável do centro)
.jpg)
Cabeça do rebolo
Dimensões do rebolo (externo x espessura x interno) mm
610 x (25–100) x 203,2
Potência do motor do fuso (Kw)
11
Velocidade da linha de corte do rebolo (m/s)
60 (Opcional: 100)
Tamanho do eixo do fuso (mm)
67
Tipo de rolamento do eixo
Tipo de rolamento (tipo de correia opcional)
-2.jpg)
Cabeça de trabalho
Tipo
Centro fixo/Centro ao vivo
Cone central
MT5
Velocidade do eixo (rpm)
10~1000
Potência do motor (kW)
2
%20(1).png)
Cabeçote móvel
Cone central
MT4
Diâmetro da luva (mm)
58
Curso do fuso (mm)
35
Deslizamento do rebolo do eixo X
Curso da mesa (mm)
400
Velocidade de alimentação rápida (m/min)
16
Avanço mínimo/ cada escala (mm)
0.001/0.01/0.10
Modo de alimentação do rebolo de retificação
Mergulho / Angular
Servomotor do eixo X (kW)
2.2
Deslizamento do rebolo
Um trilho-guia com estrutura V-Flat
-2.jpg)
Deslizamento do rebolo do eixo Z
Curso da mesa (mm)
700
Velocidade de alimentação rápida (m/min)
16
Avanço mínimo/ cada escala (mm)
0.001/0.01/0.10
Servomotor do eixo Z (kW)
2.2
Slide de mesa
Um trilho-guia de estrutura V-Flat
Ângulo de rotação da bancada (graus no sentido horário/anti-horário)
4 e 9
Universal
Bomba de óleo lubrificante do cabeçote do rebolo (kW)
0.18
Bomba de fluido de moagem (kW)
0.18
Guia da bomba de óleo (W)
25
Capacidade do tanque de óleo do cabeçote do rebolo (L)
30
Capacidade do tanque de fluido de moagem (L)
120
Capacidade do tanque de óleo da guia (L)
8 (lubrificação em tempo integral)
Peso líquido (kg)
5200
Dimensões (mm)
3015 x 2200 x 1867

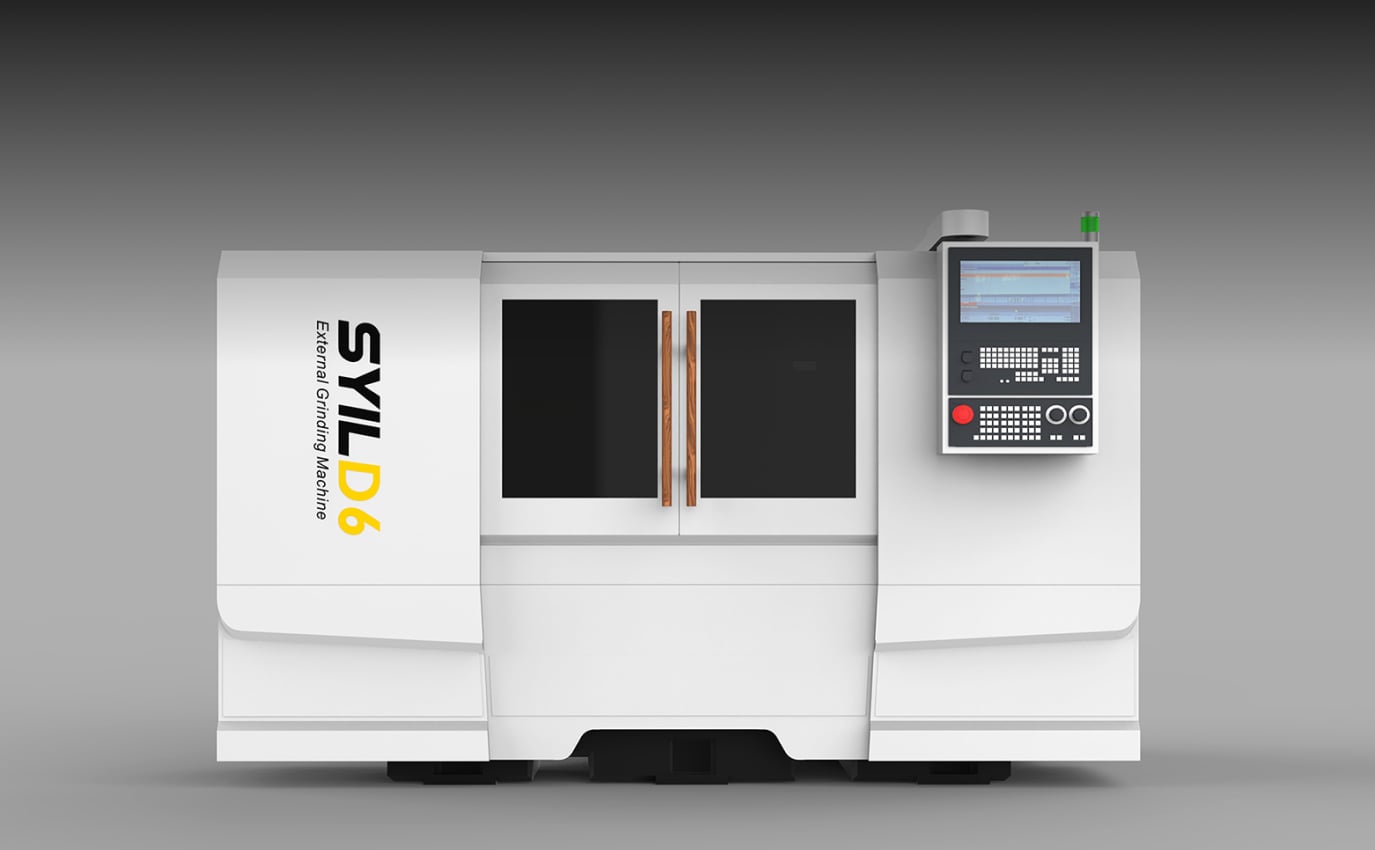

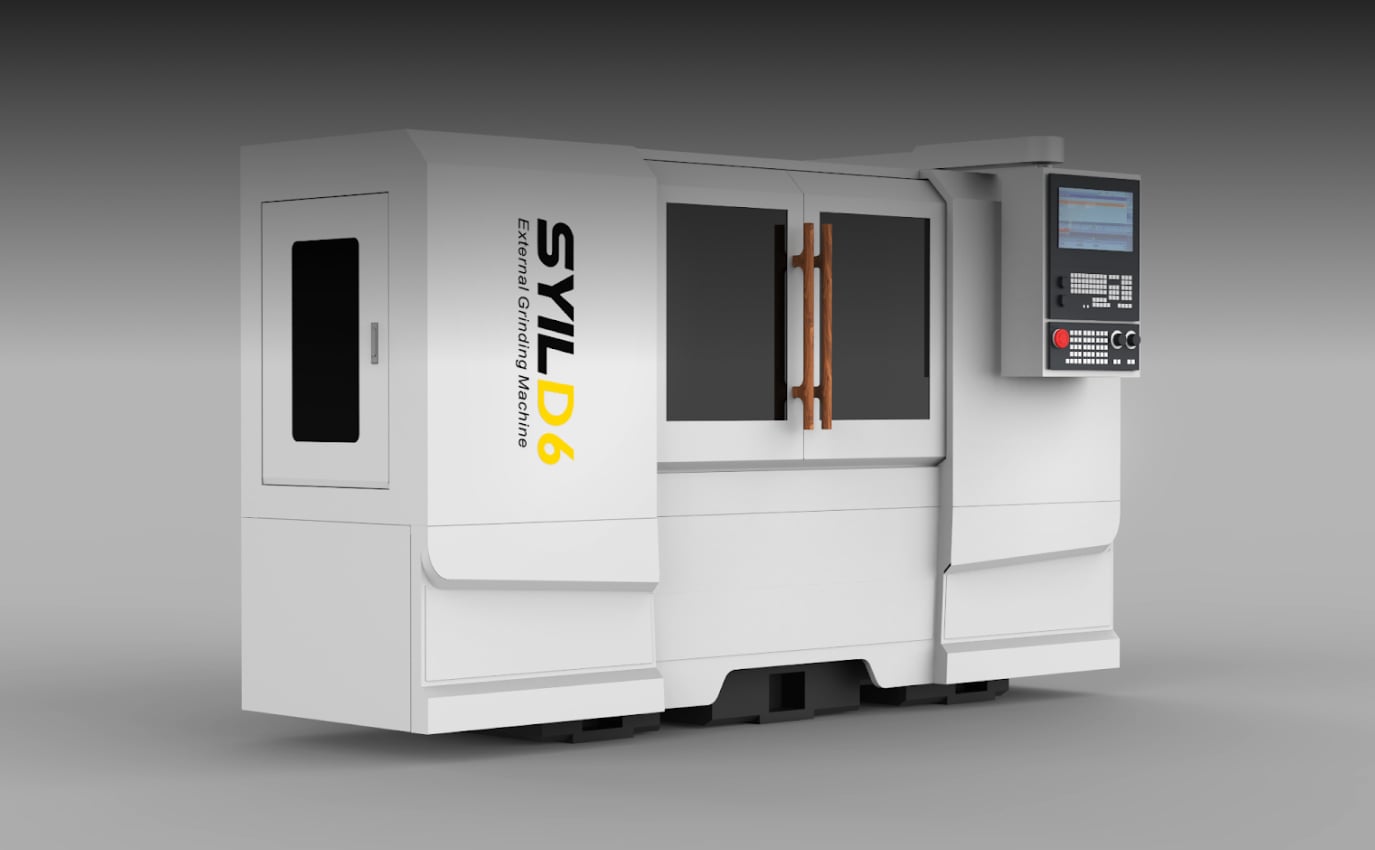

Retificadora CNC de melhor valor em sua categoria
A D6 é uma plataforma de máquina projetada para retificação cilíndrica externa de eixos de precisão. Essa linha oferece excelente flexibilidade e desempenho e é ideal para componentes menores, como punções, eixos e equipamentos cirúrgicos.
Com excelente custo-benefício, é a escolha ideal tanto para a produção única e flexível em pequenas oficinas quanto para a produção eficiente de grandes volumes em operações de larga escala. Com design compacto, versatilidade de uso e operação intuitiva, a retificadora cilíndrica universal D6 oferece precisão excepcional e produtividade máxima.
.png)

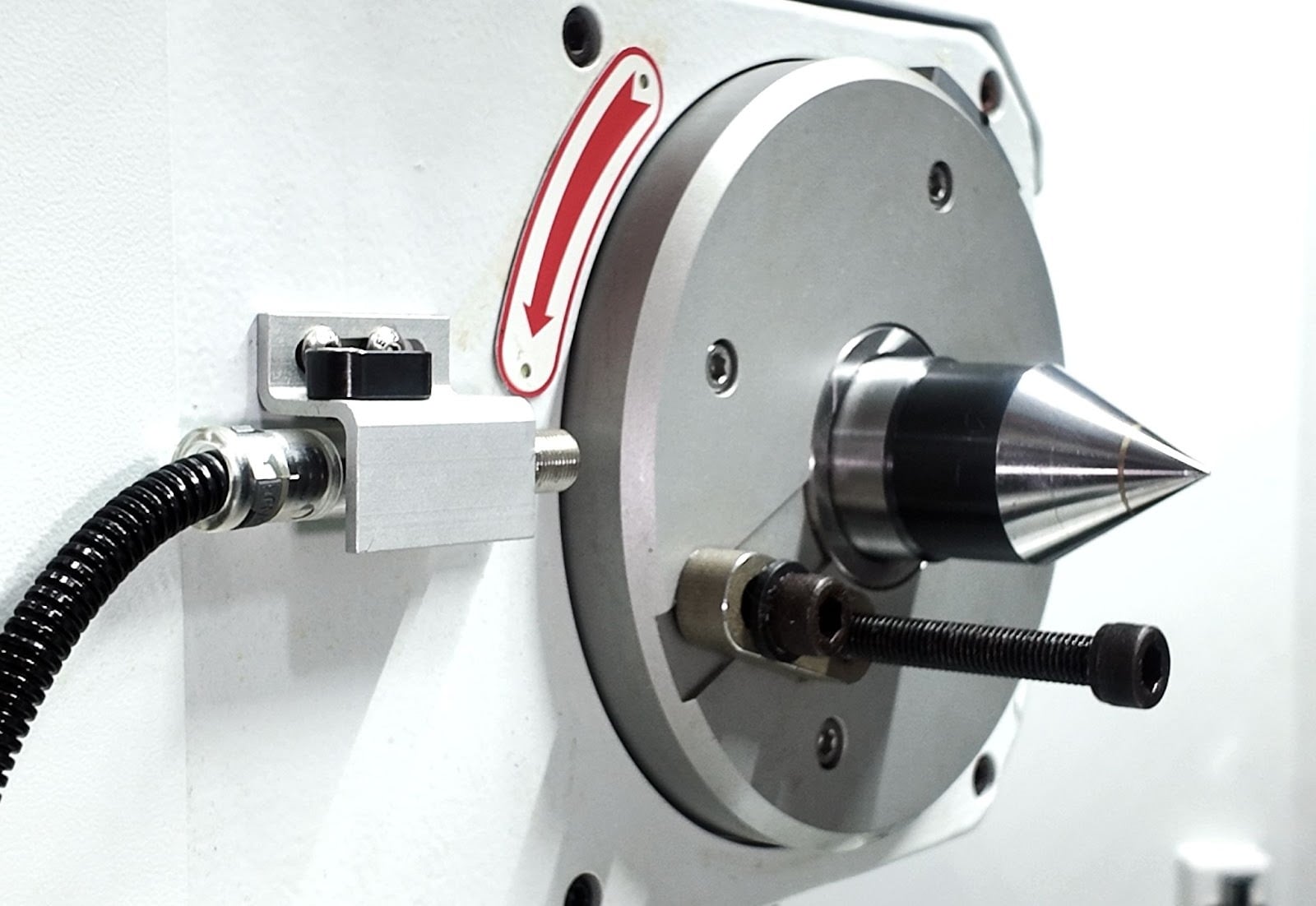

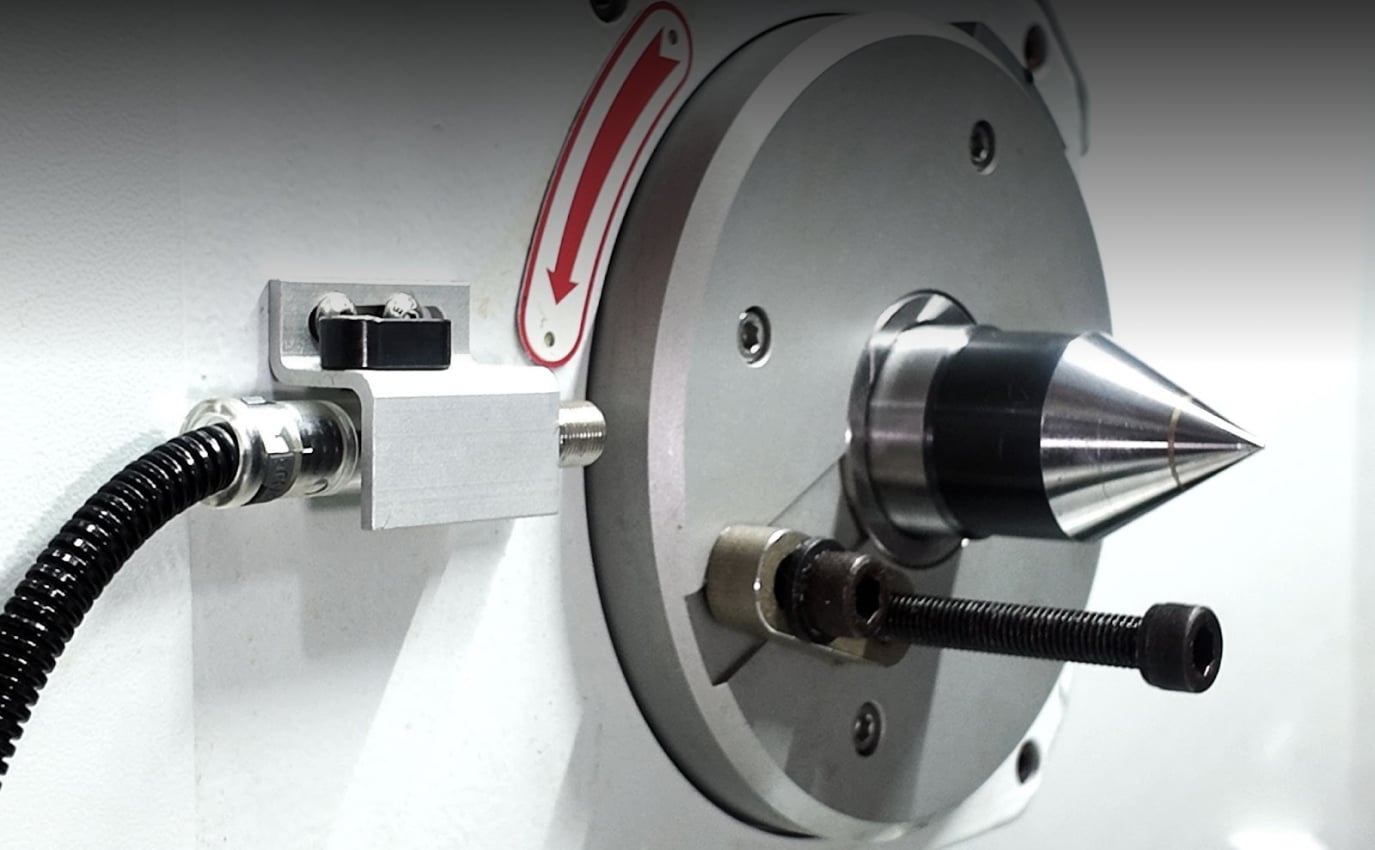

Cabeçote de trabalho - Dispositivo de acionamento do produto
O cabeçote da peça de trabalho acomoda tanto a retificação com fuso ativo quanto a retificação com fixação em dois centros.
.png)

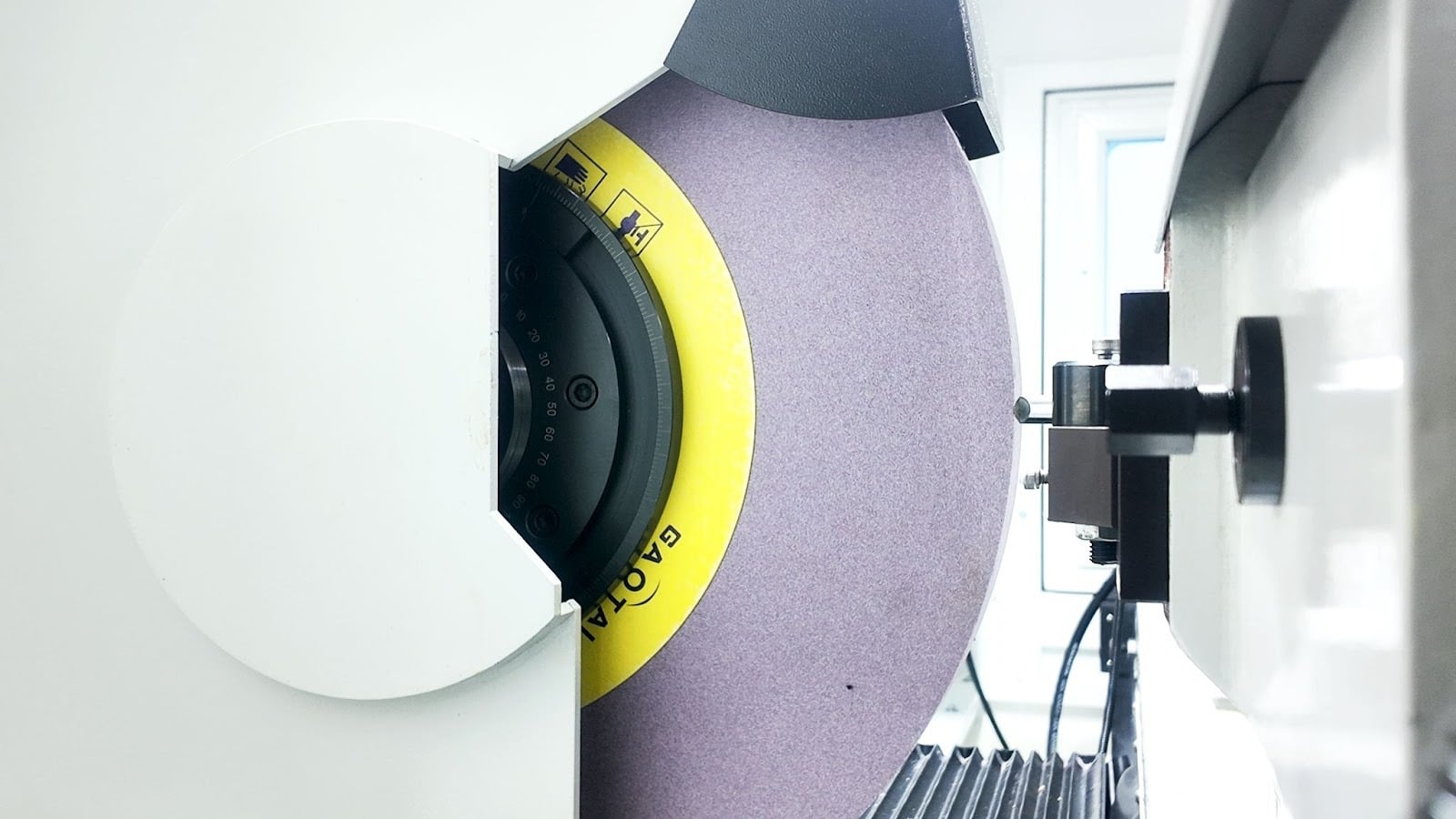

Cabeça do rebolo - Dispositivo de montagem do rebolo
Ele incorpora um sistema de pressão dinâmico e estático. Esse sistema garante uma película de óleo contínua ao redor do eixo e dos rolamentos à medida que o rebolo gira, aumentando significativamente a vida útil do eixo do rebolo.
Tailstock - Dispositivo de fixação do lado direito
O cabeçote móvel apresenta uma luva de tamanho generoso que desliza suavemente dentro de seu alojamento. É possível fazer ajustes precisos com o mínimo de esforço. Ajustes precisos da cilindricidade podem ser obtidos dentro da faixa especificada pelo ajuste fino da cilindricidade durante a retificação de fixação de dois centros.

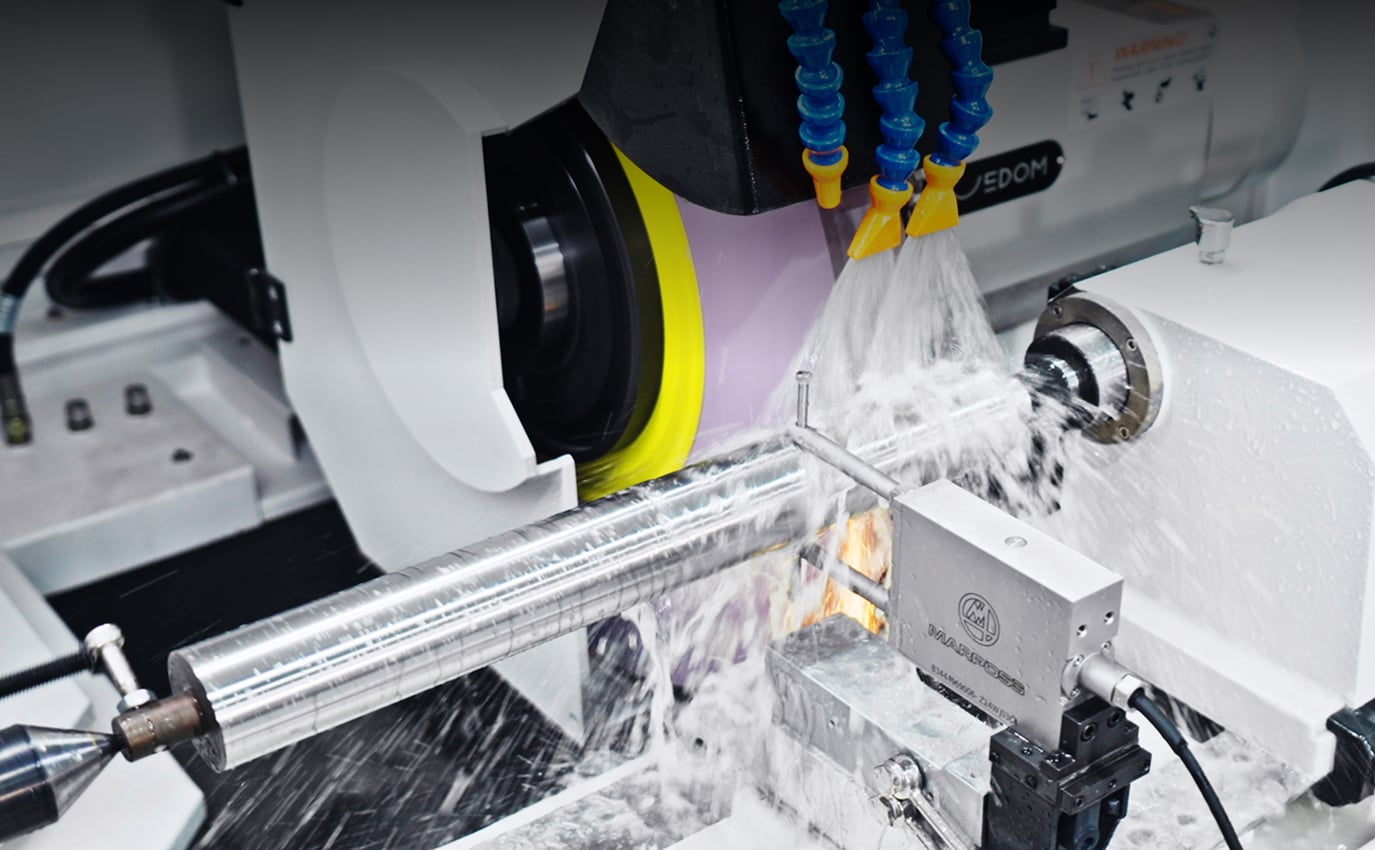

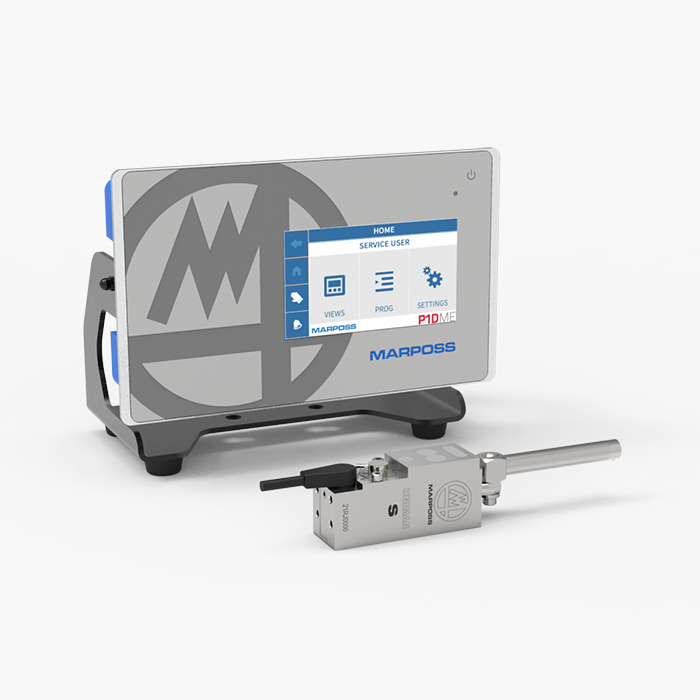

.png?width=1200&height=900&name=Mask%20group%20(6).png)

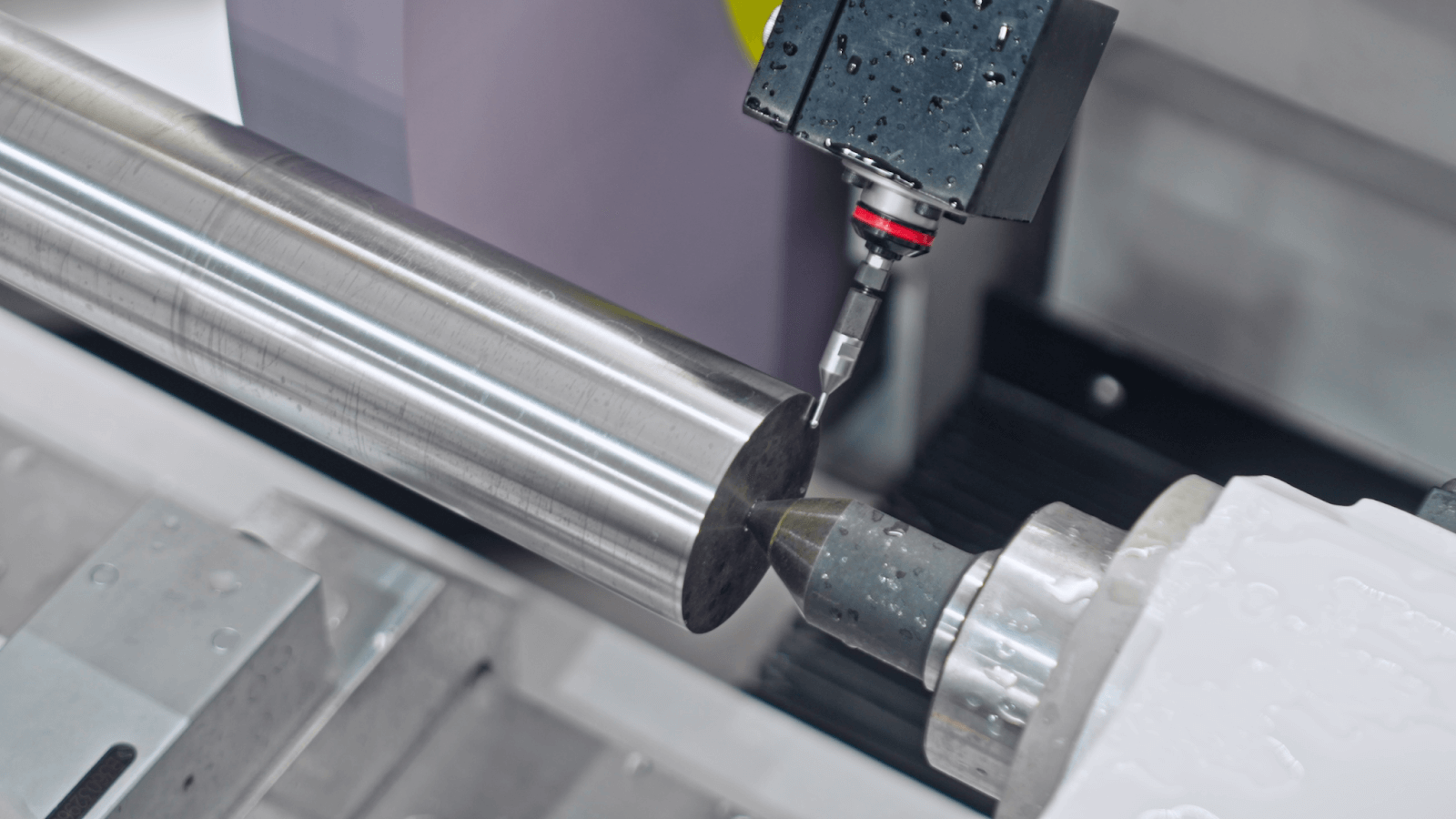

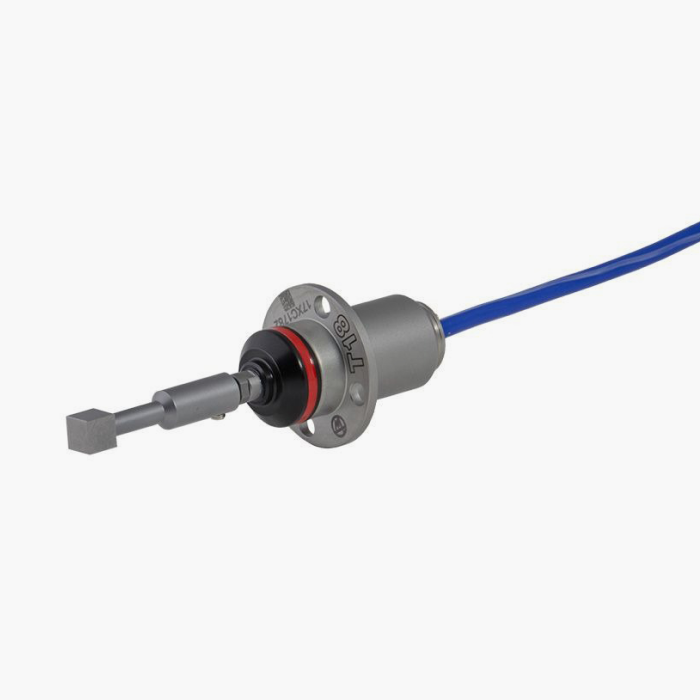

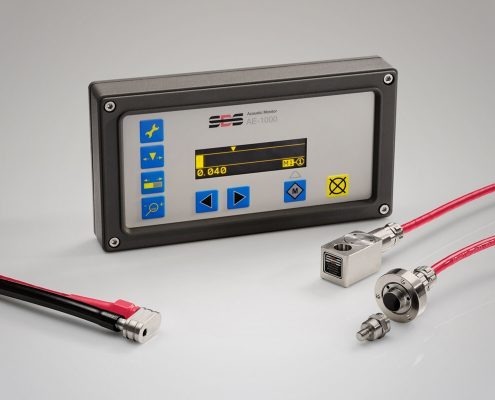

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Especificações técnicas
D6
D7
D10
Capacidade de trabalho
Diâmetro do giro (mm)
350
350
350
Máximo. Diâmetro de moagem (mm)
330
330
330
Máximo. Comprimento de esmerilhamento (mm)
600
750
1000
Distância entre centros (mm)
650
800
1050
Máximo. Peso da peça de trabalho entre os centros (kg)
60 (sem descanso estável central)
80 (sem apoio estável central)
120 (sem descanso central estável)
Cabeça do rebolo
Dimensões do rebolo (exterior x espessura x interior) mm
610 x (25–100) x 203,2
610 x (25–100) x 203,2
610 x (25–100) x 203,2
Potência do motor do fuso (Kw)
11
11
11
Velocidade da linha de corte do rebolo (m/s)
60 (Opcional 100)
61 (Opcional 100)
62 (Opcional 100)
Tamanho do eixo do fuso (mm)
67
67
67
Tipo de rolamento do fuso
Tipo de rolamento (tipo de correia opcional)
Tipo de rolamento (tipo de correia opcional)
Tipo de rolamento (tipo de correia opcional)
Cabeça de trabalho
Tipo
Centro fixo/Centro ao vivo
Centro fixo/Centro ao vivo
Centro fixo/Centro ao vivo
Cone central
MT5
MT5
MT5
Velocidade do fuso (rpm)
10~1000
10~1000
10~1000
Potência do motor (kW)
2
2
2.5
Cabeçote móvel
Cone central
MT4
MT4
MT4
Diâmetro da luva (mm)
58
58
58
Curso do fuso (mm)
35
35
35
Deslizamento do rebolo do eixo X
Curso da mesa (mm)
400
400
400
Velocidade de alimentação rápida (m/min)
16
16
16
Avanço mínimo/ cada escala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Modo de alimentação do rebolo de retificação
Mergulho / Angular
Mergulho / Angular
Mergulho / Angular
Servomotor do eixo X (kW)
2.2
2.2
2.2
Deslizamento do rebolo
Um trilho-guia de estrutura V-Flat
Um trilho-guia de estrutura V-Flat
Um trilho-guia de estrutura V-Flat
Deslizamento do rebolo do eixo Z
Curso da mesa (mm)
700
850
1300
Velocidade de alimentação rápida (m/min)
16
16
16
Avanço mínimo/ cada escala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Servomotor do eixo Z (kW)
2.2
2.2
2.2
Slide da tabela
Um trilho-guia de estrutura V-Flat
Um trilho-guia de estrutura V-Flat
Um trilho-guia de estrutura V-Flat
Ângulo de rotação da bancada (graus no sentido horário/anti-horário)
4 e 9
4 e 9
4 e 9
Universal
Bomba de óleo lubrificante do cabeçote do rebolo (kW)
0.18
0.18
0.18
Bomba de fluido de moagem (kW)
0.18
0.18
0.18
Bomba de óleo da guia (W)
25
25
25
Capacidade do tanque de óleo do cabeçote do rebolo (L)
30
30
30
Capacidade do tanque de fluido de moagem (L)
120
120
120
Capacidade do tanque de óleo guia (L)
8 (lubrificação em tempo integral)
8 (lubrificação em tempo integral)
8 (lubrificação em tempo integral)
Peso líquido (kg)
5200
5500
6200
Dimensões (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
