Recursos de processamento
Diâmetro máximo da barra de processamento (mm)
Φ32 mm / Φ38 mm
Diâmetro do furo passante do eixo (mm)
Φ37 mm / Φ39 mm
Comprimento máximo de processamento (mm) e (polegadas) (sem bucha de guia)
2.5D (máx. 80 mm) / 2.5D (máx. 90 mm)
Comprimento máximo de processamento (mm) e (polegadas) (bucha guia fixa)
--
Comprimento máximo de processamento (mm) e (polegadas) (luva de guia giratória)
310 mm
Diâmetro máximo de fixação do fuso traseiro (mm)
Φ32 mm / Φ38 mm
Diâmetro máximo de perfuração do eixo (mm)
Φ13 mm
Recursos de processamento
Diâmetro máximo de rosqueamento do eixo
M12
Diâmetro máximo de perfuração do fuso traseiro (mm)
Φ10
Diâmetro máximo de rosqueamento do fuso traseiro
M10
Diâmetro máximo de perfuração da ferramenta radial ativa (mm)
Φ10 mm
Diâmetro máximo de rosqueamento da ferramenta radial ativa
M8
Diâmetro máximo de perfuração da ferramenta retroalimentada (mm)
Φ8 mm / Φ8 mm (opcional)
Diâmetro máximo de rosqueamento da ferramenta acionada por trás
M6 / M6(opcional)
Recursos mecânicos
Velocidade do fuso (r/min)
8000 rpm (bucha guia rotativa 6000) / 6000 rpm (cilindro rotativo)
Velocidade do fuso traseiro (r/min)
8000 rpm
Velocidade da ferramenta radial ativa (r/min)
6000
Velocidade da ferramenta de retorno (r/min)
6000 rpm / 6000 rpm (opcional)
Velocidade de movimentação rápida (m/min)
30 m/min (X2, Y1, Z1, Z2)
Velocidade de movimentação rápida (m/min)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Deslocamento do eixo (mm)
≤0.002
Precisão de posicionamento de repetição (mm)
≤0.003
Sistema de ferramentas
Ferramentas cilíndricas externas
6(□16) / 1(□20)+5(□16)
Ferramentas de usinagem de face de extremidade
4(ER20)
Ferramentas radiais dinâmicas
1(ER20)+3(ER16)
Porta-ferramentas para furos profundos
2 (ER16, opcional)
Ferramentas de usinagem traseira
4(ER16)
Ferramenta acionada por trás
4(ER16) / Opcional
Suporte para ferramentas de torneamento traseiro
nenhum
Potência do motor
Eixo (kw)
6.3 kW
Contra-fuso (kW)
4.2 kW
Eixo de acionamento linear (kw)
1.1 kW (X1, X2, Y1, Z1, Z2)
Ferramenta radial ativa (kw)
1.1 kW
Ferramenta de retorno ao vivo (kw)
1 kW / 1 kW (opcional)
Bomba de resfriamento (kw)
0.4
Outros
Peso (kg)
3750 kg
Tamanho (mm)
2960×1660×1920 mm / 3100×1660×1920 mm

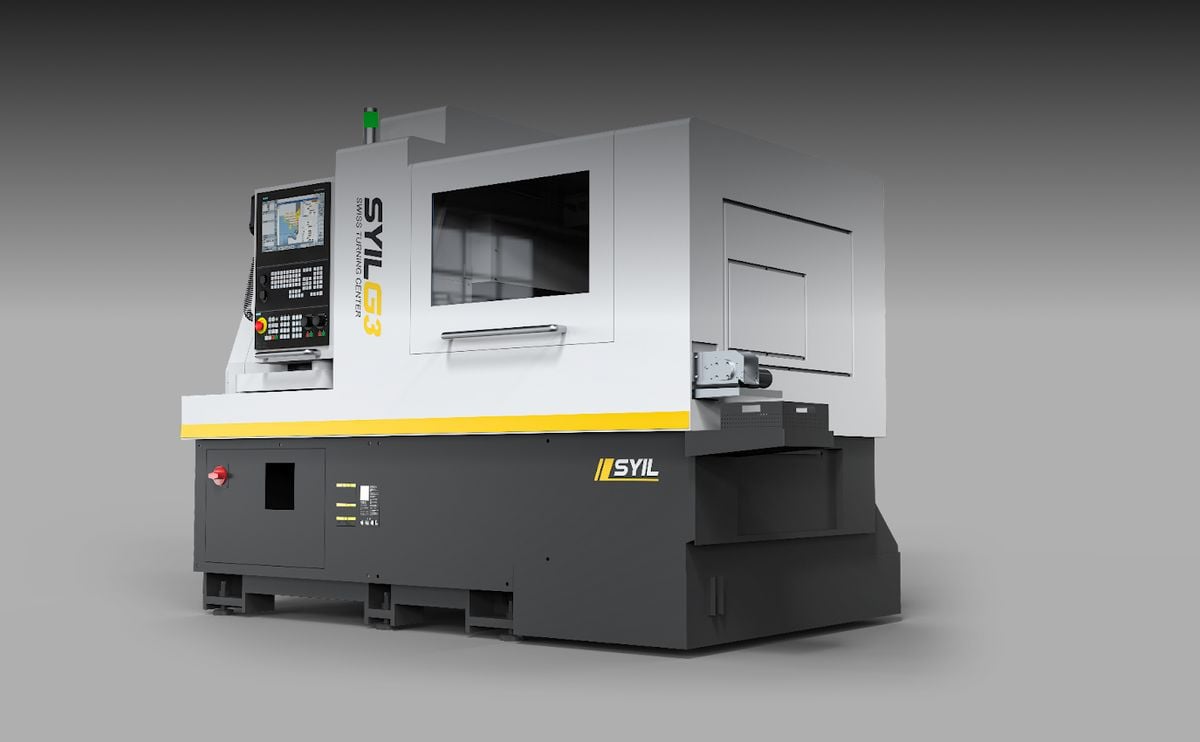

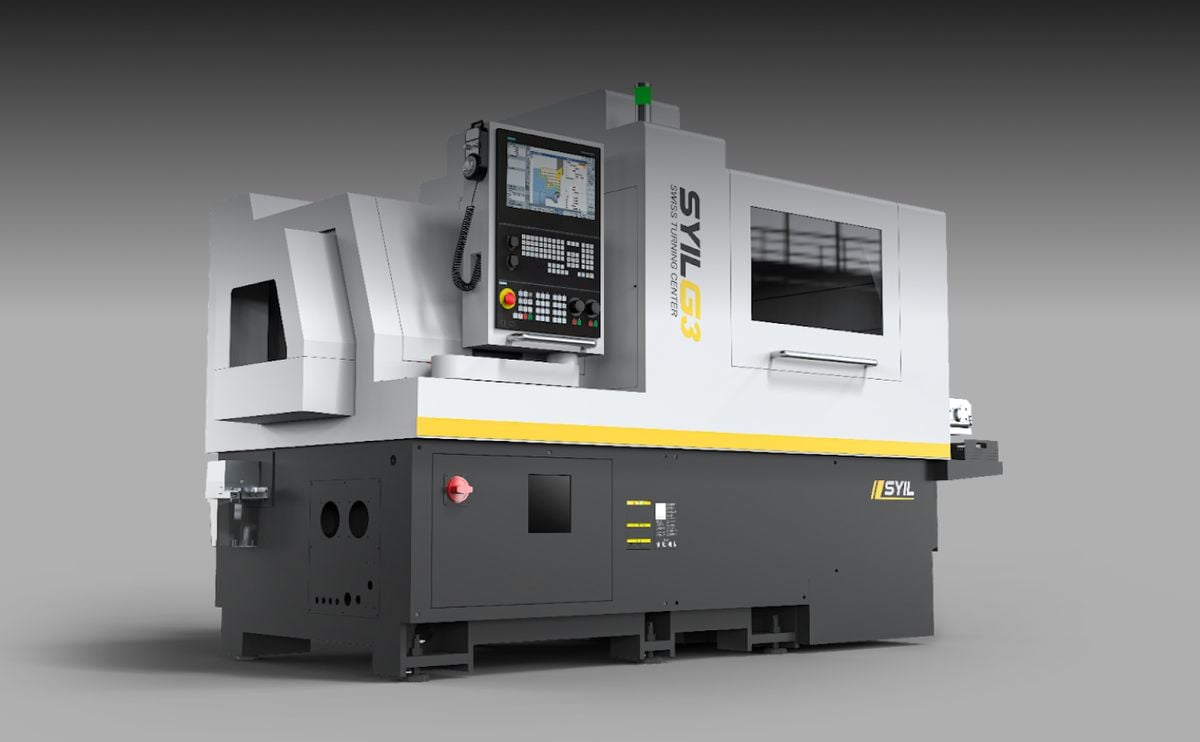

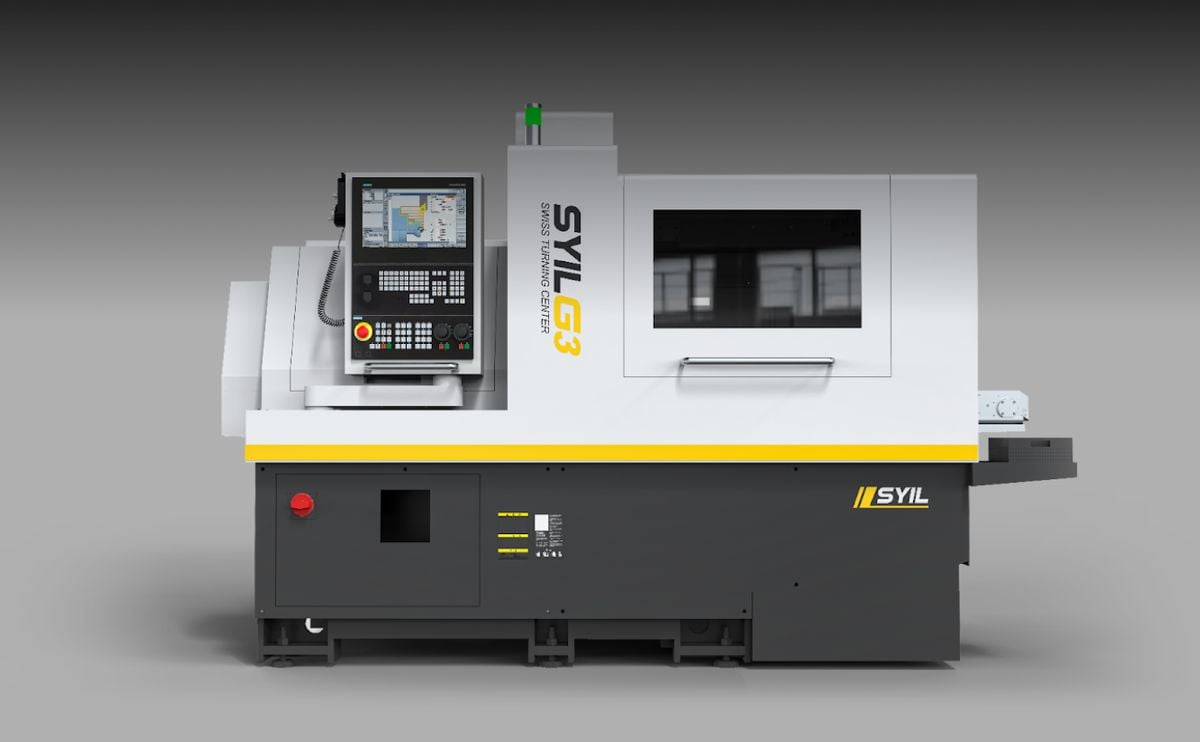

Características do SYIL G3
Ideal para usinagem de peças pequenas e longas com precisão e estabilidade excepcionais.
Especificações técnicas
G3 L326
G3 L385
G3 L386
Recursos de processamento
Diâmetro máximo da barra de processamento (mm)
Φ32
Φ38
Φ38
Diâmetro do furo passante do eixo (mm)
Φ37
Φ39
Φ39
Comprimento máximo de processamento (mm) e (polegadas) (sem bucha guia)
2,5D (máximo de 80)
2,5D (máximo 90)
2,5D (máximo 90)
Comprimento máximo de processamento (mm) e (polegadas) (bucha de guia fixa)
--
--
--
Comprimento máximo de processamento (mm) e (polegadas) (luva de guia giratória)
310
310
310
Diâmetro máximo de fixação do fuso traseiro (mm)
Φ32
Φ38
Φ38
Diâmetro máximo de perfuração do eixo (mm)
Φ13
Φ13
Φ13
Diâmetro máximo de rosqueamento do fuso
M12
M12
M12
Diâmetro máximo de perfuração do fuso traseiro (mm)
Φ10
Φ10
Φ10
Diâmetro máximo de rosqueamento do fuso traseiro
M10
M10
M10
Diâmetro máximo de perfuração da ferramenta radial ativa (mm)
Φ10
Φ10
Φ10
Diâmetro máximo de rosqueamento da ferramenta radial ativa
M8
M8
M8
Diâmetro máximo de perfuração da ferramenta retroalimentada (mm)
Φ8
Φ8(opcional)
Φ8
Diâmetro máximo de rosqueamento da ferramenta acionada por trás
M6
M6 (opcional)
M6
Recursos mecânicos
Velocidade do fuso (r/min)
8000 (luva de guia rotativa 6000)
6000 (cilindro rotativo)
6000 (cilindro rotativo)
Velocidade do fuso traseiro (r/min)
8000
8000
8000
Velocidade radial da ferramenta móvel (r/min)
6000
6000
6000
Velocidade da ferramenta móvel traseira (r/min)
6000
6000(opcional)
6000
Velocidade de movimentação rápida (m/min)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Velocidade de movimentação rápida (m/min)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Deslocamento do fuso (mm)
≤0.002
≤0.002
≤0.002
Precisão de posicionamento de repetição (mm)
≤0.003
≤0.003
≤0.003
Sistema de ferramentas
Ferramentas cilíndricas externas
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Ferramentas de usinagem de faceamento de extremidades
4(ER20)
4(ER20)
4(ER20)
Ferramentas radiais dinâmicas
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Porta-ferramentas para furos profundos
2(ER16)
2(ER16)
2(ER16)
Ferramentas de usinagem traseira
4(ER16)
4(ER16)
4(ER16)
Ferramenta acionada por trás
4(ER16)
Opcional
4(ER16)
Suporte para ferramentas de torneamento traseiro
--
--
--
Potência do motor
Eixo (kw)
6.3
6.3
6.3
Eixo traseiro (kw)
4.2
4.2
4.2
Eixo de acionamento linear (kw)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Ferramenta radial ativa (kw)
1.1
1.1
1.1
Ferramenta de retorno ao vivo (kw)
1
1(opcional)
1
Bomba de resfriamento (kw)
0.4
0.4
0.4
Peso e tamanho
Peso (kg)
3750
3750
3750
Tamanho (mm)
2960x1660x1920
3100x1660x1920
3100x1660x1920
